概述
NU8015Q是一款高度集成的车规级无线充电发射端智能控制芯片。芯片内部集成了四个功率MOSFET及相关的自举电路和驱动电路，集成了5V输出的Buck 电路，3.3V（2.5V可配置）LDO和无损电流检测电路。无损电流检测电路提供了FOD（异物检测）、功率测量、Q因子检测和数字解调等功能。NU8015Q支持输入欠压闭锁、过压保护、过流保护和热关机等保护功能。这些保护进一步提高了整个系统解决方案的可靠性。NU8015Q的封装尺寸是4mm×4mm QFN，工作温度范围是 -40︒C ~105︒C 。

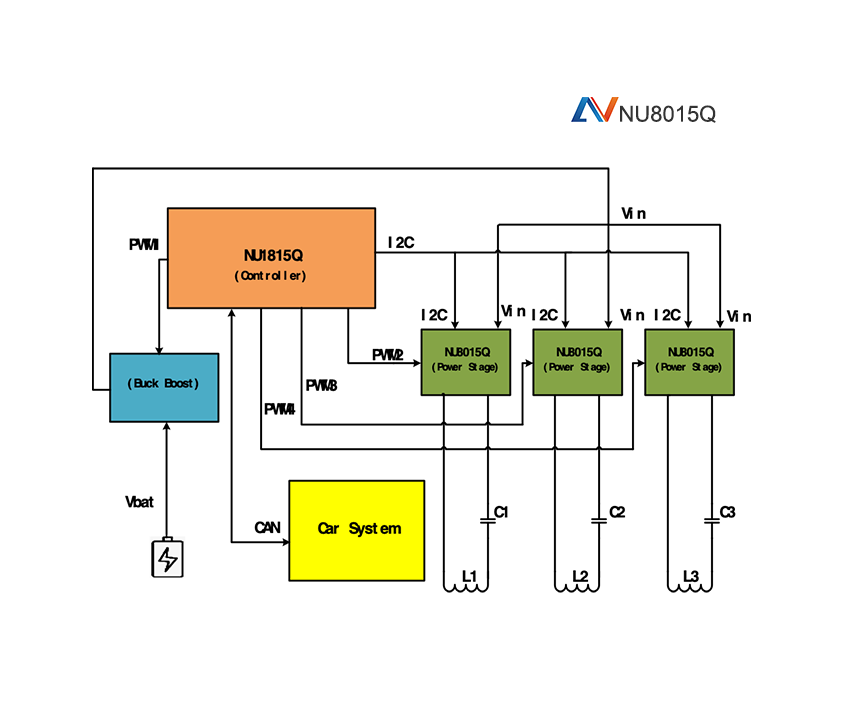

放大
关键特性
• AEC-Q100 Grade 2
• 输入电压：4V至21V
• 集成四个低Rdson FET 和FET驱动电路
• 集成5V DC/DC，3.3V（2.5V可配置）LDO
• 高精度、无损的FOD和带内通信电流测量
• 集成无损Q值检测和低误码率数字解调功能
• 集成过欠压， OTP， OCP保护功能
• I2C接口
应用
- • 车载前装无线充电
