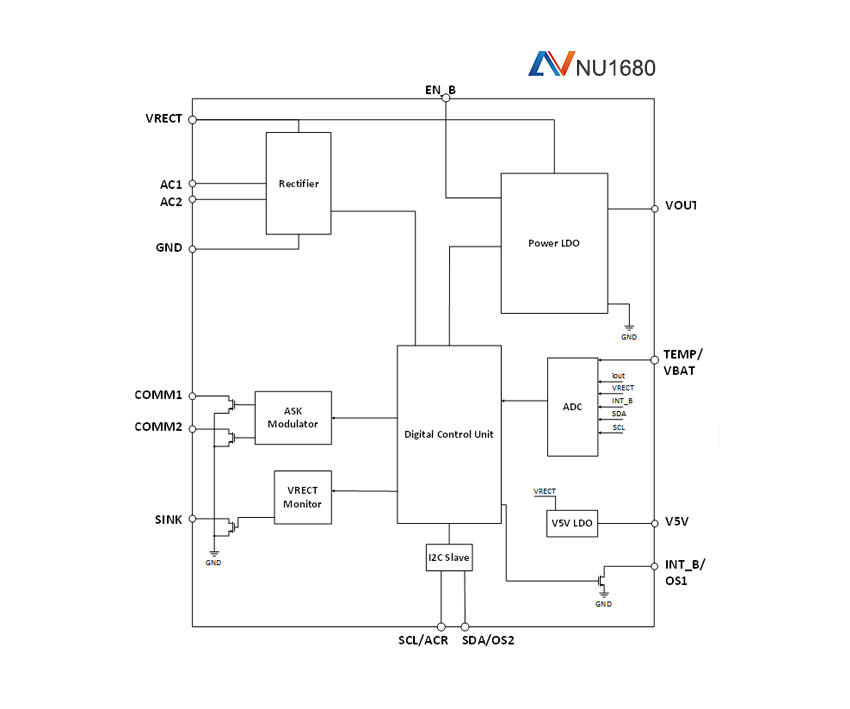

NU1680是一款高度集成的无线电源接收器,与传统的无线电源接收器相比,它只需要更少的外围元器件。是一个低成本和较小PCB面积的无线电源接收解决方案。由于不需要固件来编程,它将大大简化设计工作,并更容易和快速地整合解决方案。它集成了一个同步整流器,无需自举电容,具有高效率和低成本的特点。可提供3.5V到9V的宽范围稳压,适用于不同的应用场合。此外,它可以调节输出电压跟踪电池电压,进一步降低充电系统的功耗。NU1680可以通过ASK与发射系统进行通信。通信符合WPC V1.2.4。FOD参数可通过I2C接口或外部电阻进行配置,以通过FOD测试。NU1680还支持连接到主AP,通过I2C接口进行通信。提供外部中断、电池电压ADC值、输出电流等。NU1680还支持标准保护功能,如过流保护、短路保护、过压保护和热关机。这些保护措施进一步提高了系统解决方案的可靠性。封装:3.0mm×3.0mm QFN。
放大
5W BPP 无线功率接收 Rx
极简的电路设计解决方案: 1 个线圈 +1 片 NU1680 + 12 颗外围器件
无固件烧入,可节省研发和生产时间和资源
去除了同步整流桥上的自举电容,使成本更低
具备 I2C 功能,可通过它配置 FOD 等寄存器参数
