NU2105

电荷泵芯片,效率高达97.5%,支持8A电池充电解决方案

概述

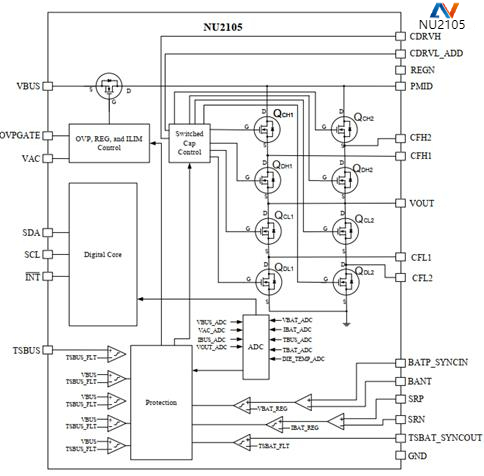

NU2105是一款效率为97.5%,支持8A电池充电解决方案的电荷泵架构充电芯片。这种结构和集成FET经过优化 可实现50%的占空比,实现输入路径上的电流为充电电流的一半,减少了充电线缆上的发热,同时很好地控制了大功率充电时芯片的升温,从而实现对锂电池的快速充电。


放大

关键特性
  • ·    97.5% 功率级效率可实现 8A 快速充电

    ·    对开关电容器架构进行优化,可实现 50% 的占空比

         ü   输入电压为电池电压的 2 倍(3.5V 至 4.65V

         ü   输出电流为输入电流的 2 倍(高达 8A

         ü   降低了电缆的功率损耗

    ·   用于实现安全运行的 集成式可编程保护 功能

         ü   输入过压保护 (BUS_OVP)

         ü   具有可调警报的输入过流保护 (BUS_OCP)

         ü   具有外部 OVP FET的输入过压保护

         ü   具有可调警报的电池过压保护 (BAT_OVP)

         ü   输出过压保护 (VOUT_OVP)

         ü   具有可调警报的输入过流保护 (BUS_OCP)

         ü   具有可调警报的 IBAT 过流保护 (BAT_OCP)

         ü   电池温度监控 – 连接器温度监控

    ·   用于系统优化的可编程设置

         ü  用于系统负载和壁式适配器瞬态的可选 VBATREG 和 IBATREG 调节

         ü  用于中断的 STAT、FLAG 和 MASK 选项

         ü  ADC 读数和配置

    ·   集成式 12 位有效模数转换器 (ADC)


应用
  • • 平板电脑
  • • 智能手机
