概述
NU1025是一款高度集成的智能全桥芯片，优化了无线功率发射方案。它集成了所有的必备功能，集成全桥FET及驱动、自举电路、5V集成DC/DC电源、3.3V（2.5V可配置）LDO和无损电流测量。专有电流测量电路提供用于FOD（异物检测）功率测量、带内通信、Q因子检测和数字解调的准确电流读数。支持输入欠压闭锁、过压保护、过流保护和热关机等保护功能。这些保护进一步提高了整个系统解决方案的可靠性。I2C接口用于与控制器通信，可以应用到多线圈解决方案。封装：4mm×4mm QFN。

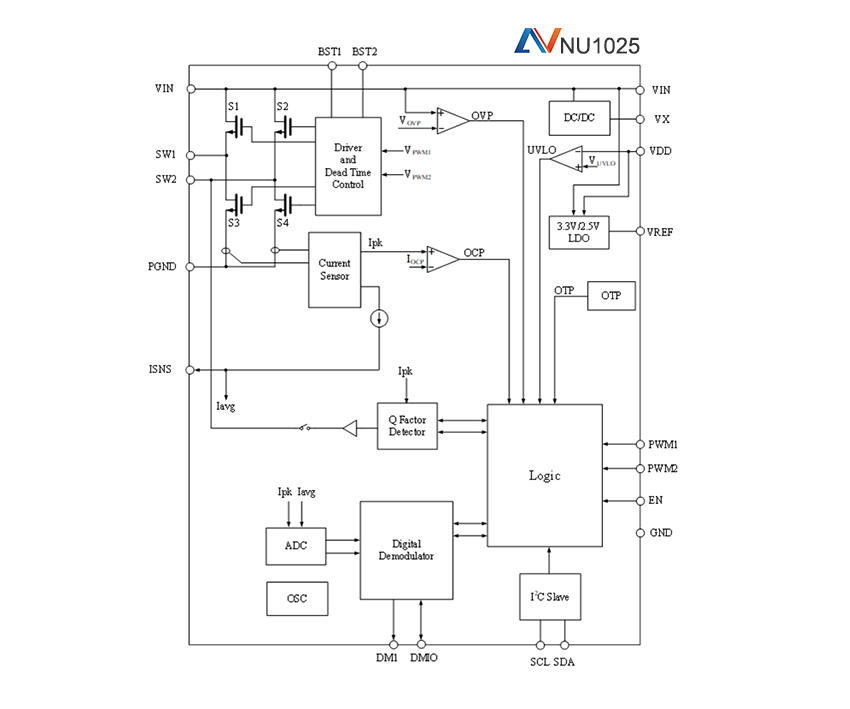

放大
关键特性
· 集成LDO和3.5V至20V可编程输出电压，调节步长40mV
· 0.1A到2.2A可编程输出电流， 调节步长20mA
· 根据IC功耗动态调节输出功率
· 集成全桥和PWM控制
· FOD参数可编程
· 1.8V参考电压输出
· 支持内部V5V多输入路径管理
· 支持过压，过流，过温，短路保护
· 10位ADC, 用于电压、电流和温度测量
· 集成32位MCU 支持I2C通讯
· 系统内可编程
· 双向通信ASK+FSK
· 支持中断
应用
- • 符合WPC V1.2.4 EPP，最高40W无线传输功率
- • 消费电子、工业、汽车后市场与医疗应用
- • 电机驱动
