概述

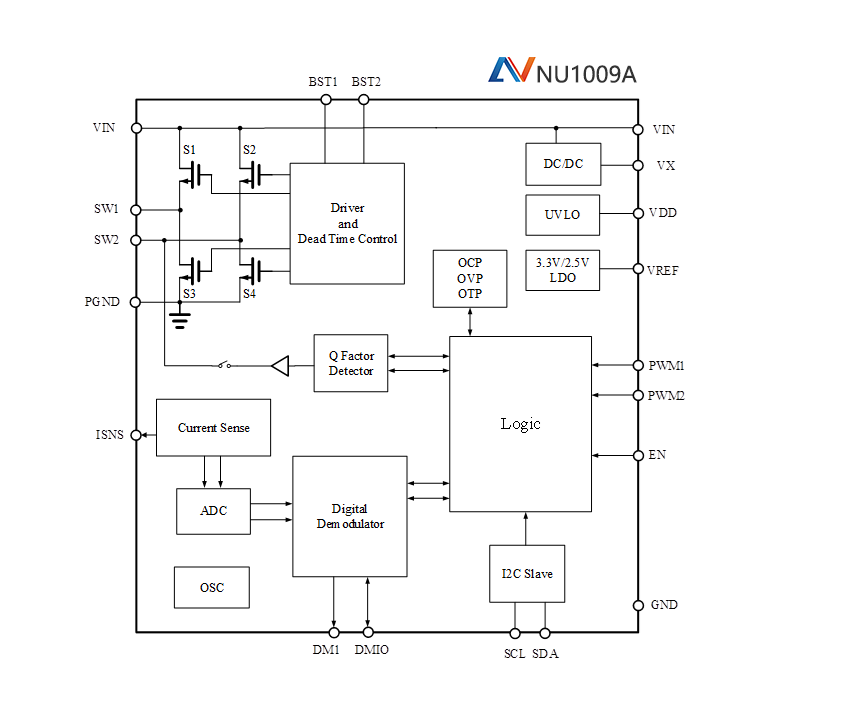

NU1009A是一款高度集成的最高20W的智能全桥芯片，优化了无线充电发射方案。该芯片集成了所有的必备功能，集成全桥FET及驱动, 自举电路, 集成 5V DC/DC电源、3.3V（2.5V可配置）LDO和无损电流测量等关键功能。专有的电流测量电路提供精确的电流读数，用于FOD（异物检测）功率测量、带内通信、Q因子检测和数字解调。支持输入欠压闭锁、过电压保护、过流保护和热关机等保护功能。这些保护进一步提高了整个系统解决方案的可靠性。I2C接口用于与控制器通信，可以用在多线圈解决方案。设备封装：4mm×4mm QFN。
放大
关键特性
· 集成LDO和3.5V至20V可编程输出电压，调节步长40mV
· 0.1A到2.2A可编程输出电流， 调节步长20mA
· 根据IC功耗动态调节输出功率
· 集成全桥和PWM控制
· FOD参数可编程
· 1.8V参考电压输出
· 支持内部V5V多输入路径管理
· 支持过压，过流，过温，短路保护
· 10位ADC, 用于电压、电流和温度测量
· 集成32位MCU 支持I2C通讯
· 系统内可编程
· 双向通信ASK+FSK
· 支持中断
应用
- • WPC V1.2.4 EPP
- • 工业、汽车后装与医疗应用
- • 马达驱动
