NU1512是一款高度集成的数字控制器,用于无线充电发射端,符合WPC 1.2.4 BPP标准。与NU1009一起工作,组成简单、高性能和经济高效的无线发射解决方案,适用于广泛的应用。NU1512集成了必备功能,可调节功率,并与符合WPC标准的接收器保持通信。与最小和集成度最高的功率级芯片NU1009搭配,双芯片交钥匙设计提供了最节省空间的解决方案。NU1512在任何瞬态条件下(如接收器负载变化和Rx/Tx耦合变化)可以保持通信和持续充电,提供可靠的充电体验。支持异物检测(FOD),检测金属物体并防止有害加热。该装置还集成了过温、过流保护、输入低电压检测、输入功率限制等保护功能

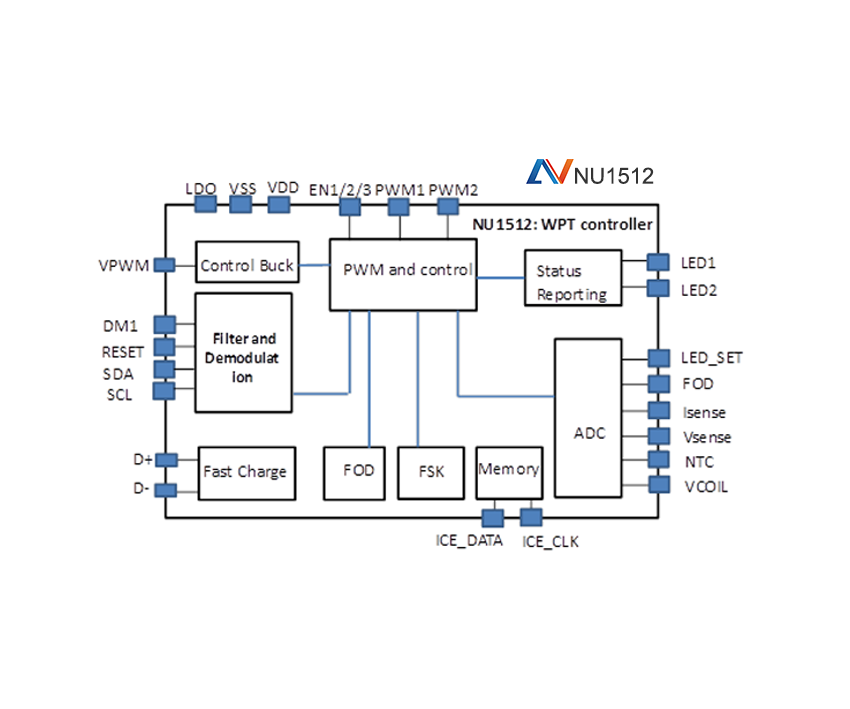

放大
· 集成ARM®Cortex®M0
· 符合WPC 1.2.4 EPP 标准, 双线圈
· 定频127.7KHz±6Hz
· 控制外部DCDC输出的电压
· 可靠、准确的异物检测(FOD)
· 用于充电状态和故障报告的LED
· 内置频移键控调制(FSK)
· 内置快速充电协议
· 限制功率以防止输入源过载
· 过流保护和通过NTC过温保护
· 内振荡器或外晶体振荡器
· 与NU1009搭配,形成高性能10W 双线圈发射解决方案
