概述

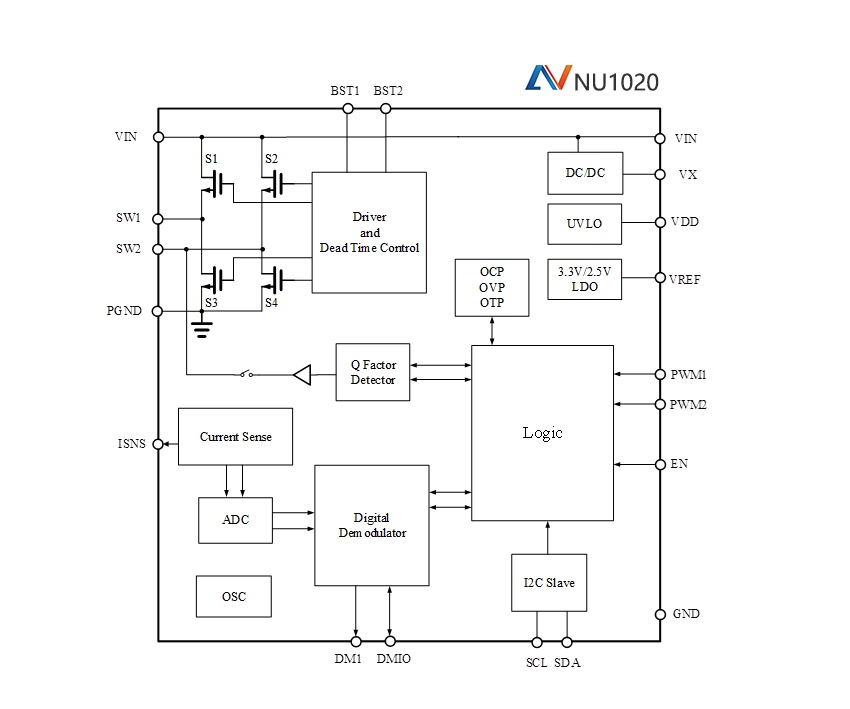

NU1020是一款高度集成的智能全桥芯片，优化了无线电源发射方案。集成全桥FET及驱动、自举电路、5V集成DC/DC电源、3.3V（2.5V可配置）LDO和无损电流测量等重要功能。专有的电流测量电路提供精准的电流读数，用于FOD（异物检测）, 功率测量、带内通信、Q因子检测和数字解调。 支持输入欠压闭锁、过电压保护、过流保护和热关机等保护功能。这些保护功能进一步提高了整个系统解决方案的可靠性。I2C接口用于与控制器通信，可以用在多线圈解决方案。设备封装：4mm×4mm QFN。
放大
关键特性
· 集成高效全桥FET
· 集成优化的FET驱动器抑制电磁干扰
· 集成5V DC/DC 芯片供电
· 集成3.3V（2.5V可配置）LDO，提供参考电压
· 高精度、高速、无损的FOD和带内通信电流测量
· 集成无损Q因子检测
· 集成低误码率数字解调
· 输入欠压锁定和过压保护
· 过流保护
· 热关机
· I2C接口
应用
- • 符合WPC V1.2.4 EPP标准
- • 消费电子、工业、汽车后市场与医疗应用
- • 电机驱动
