概述
NU1513是一个高度集成的数字控制器，用于无线充电发射端，符合WPC EPP标准。与NU1020一起工作，组成了简单、高性能和经济高效的无线充电发射解决方案，适用于广泛的应用。NU1513集成了所有必备功能，可调节的功率，与符合WPC标准的接收器保持通信。与最小、集成度最高NU1020搭配，双芯片交钥匙设计提供了最节省空间的解决方案。NU1513在任何瞬态条件下（如接收器负载变化和Rx/Tx耦合变化）可以保持通信和持续充电，提供可靠的充电体验。支持异物检测（FOD），检测金属物体并防止有害加热。该装置还集成了过温、过流保护、输入低电压检测、输入功率限制等保护功能。

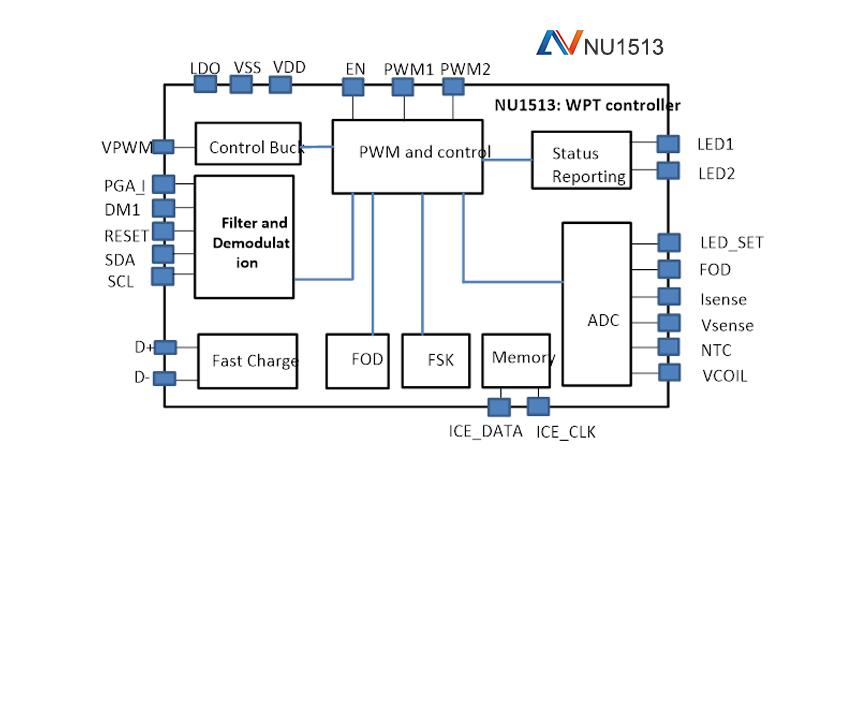

放大
关键特性
· 集成ARM®Cortex®-M0的32位MCU
· 符合WPC EPP
· PWM输出频率100~148KHz
· 控制外部DCDC输出电压
· 可靠准确的异物检测（FOD）
· 充电状态和故障报告LED
· 内置频移键控调制（FSK）
· 内置快速充电协议
· 输入低电压检测
· 限制功率以防止输入源过载
· 过流保护和通过NTC过温保护
· 内部振荡器或外部晶体振荡器
· 与NU1020一起工作，形成高性能最大30W发射解决方案
应用
- • 符合WPC EPP
- • 30W Rx无线快充
- • 嵌入式智慧家居发射端
