一、背景
随着便携式充电设备新国标落地，电压/电流/温度监测精度要求大幅提升。传统分立方案面临：
❌ 外围器件多，PCB布局困难
❌ 效率低 → 严重发热 → 测试不通过
❌ 监测精度差，安全隐患高
在此行业趋势下，伏达半导体重磅推出 Cool Buck-Boost Charger系列产品——NU681X，以全集成+超低温+更安全三大核心优势，一站式、高性价比地满足充电宝、磁吸充电宝、桌面快充、储能设备等全品类终端的需求。
二、NU681X系列产品
1.概览
NU681X是伏达半导体自主研发的新一代双向 Buck-Boost Charger 电源管理系列，覆盖集成 MOS 与外置 MOS 两类产品，可灵活适配 50W-100W 宽功率段，支持 2S-4S 多串锂电池应用。
*目前全系列料号均已进入客户样品推广阶段，助力客户产品量产落地。

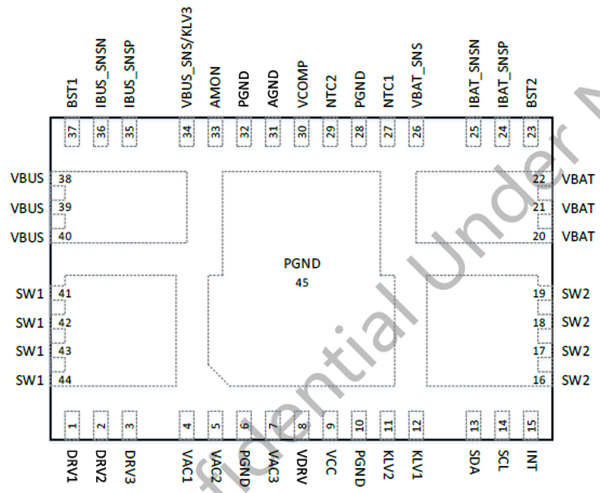

NU6810 封装图

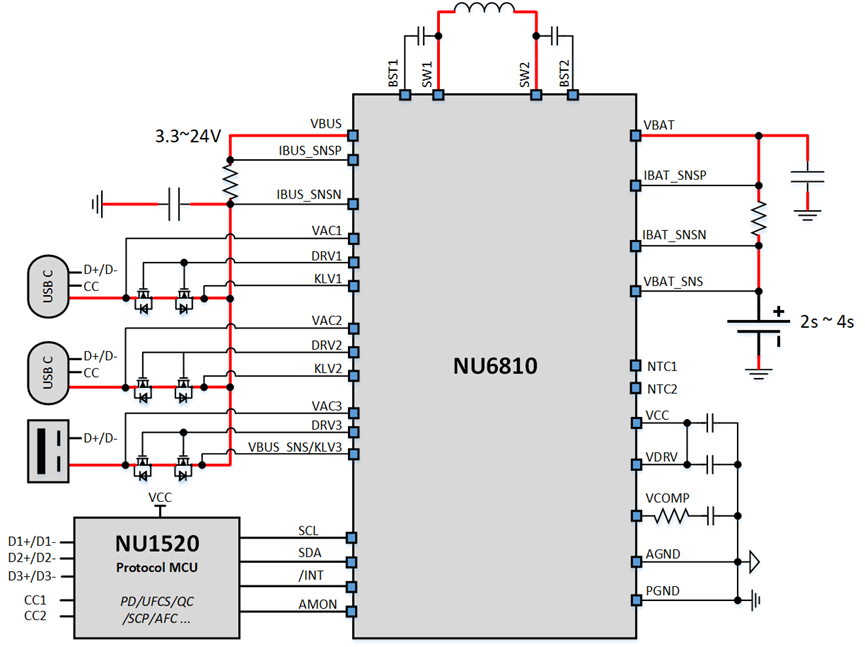

NU6810 方案框图
2. 核心技术亮点
· 效率王者：峰值转换效率 97.8%，45W放电温升仅 64.7℃，大幅降低发热量（降低近10 ℃），节省散热措施成本
· 四阶段智能充电 + 输入功率管理：全集成双向 4 管 Buck-Boost 架构，NU681X 实现完整的 涓流 → 恒流 → 恒压 → 终止 四阶段充电管理，并集成 VINDPM/IINDPM 输入功率管理

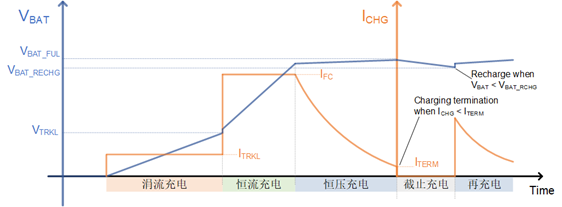

NU681X 四阶段智能充电管理曲线
· 极简外围：内置高边驱动和硬件插拔检测，配合协议芯片NU1520，NU6810 可管理 3 个充电端口外围，支持2C+1A智能功率分配，减少 30% 器件，单板尺寸 60×20mm
· 安全满级：电压精度 ±1%，电流 ±2%，NTC温度 ±2℃ —— 满足新国标严苛要求
· 超低功耗：待机电流 40μA，延长电池续航
3.技术指标速查
三、伏达新国标典型应用方案
1. 45W 双串电池有线充电宝方案：NU1520 + NU6810
NU1520 + NU6810方案框图
² 接口：2C+1A
² 效率：有线放电96%@45W
² 集成度：业界唯一一颗全集成、双串电池50W Buck Boost Charger，协议MCU集成锂保检测，无需额外BMS

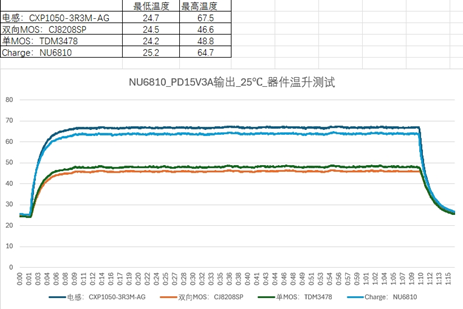

² 升温实测：8V-15V/45W → 64.7℃
(温升热成像图8V-15V/45W,Discharge，NU6810:64.7℃)

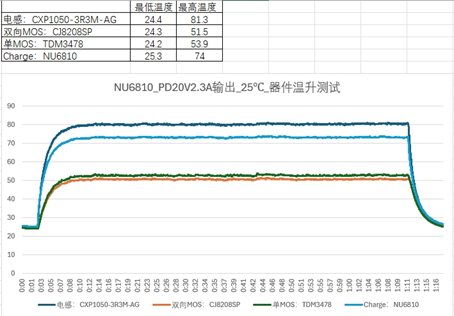

(温升热成像图 8V-20V/45W,Discharge，NU6810:74℃)
² 新国标显示界面三端可视化：Windows/ iOS/Android数据实时同步

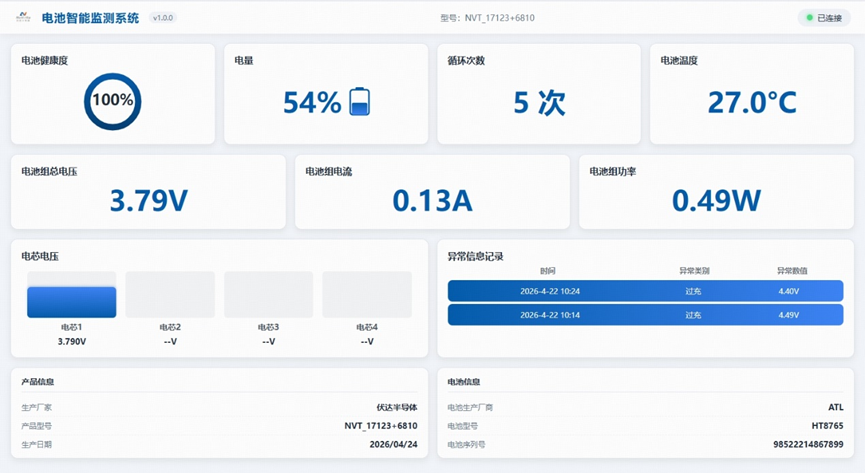

Windows显示界面：

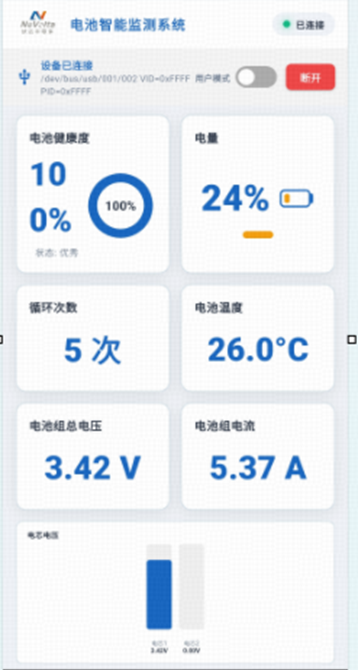

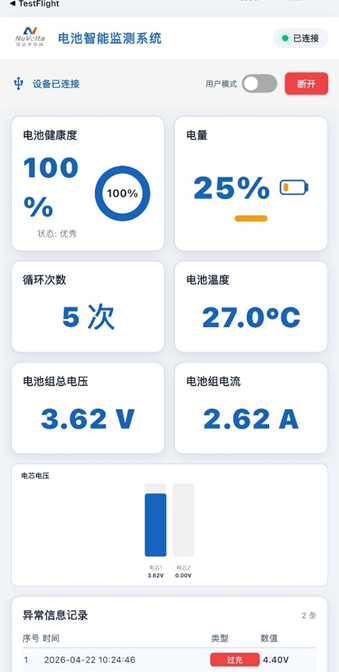

iOS显示界面&Andriod显示界面：
2. 45W 双串电池磁吸充电宝方案：NU17123 + NU6810

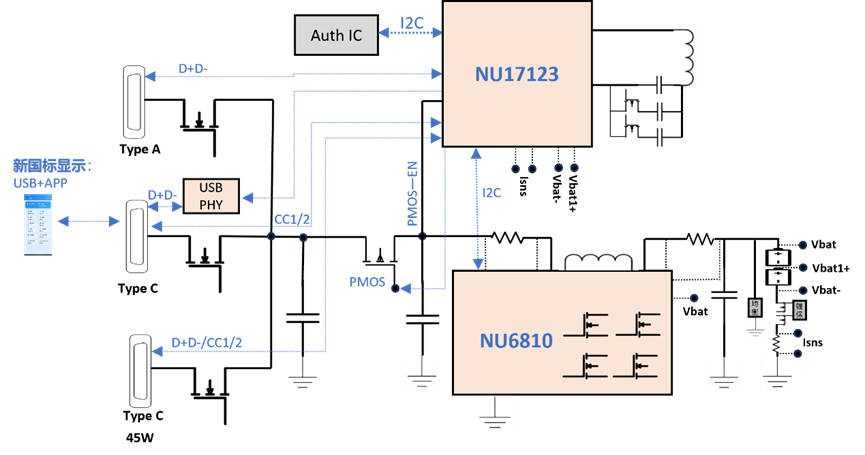

NU17123+NU6810 方案框图
² 接口：2C+1A
² 无线放电效率：85.6% @25W
² 有线放电效率：96% @45W
² 集成度： Qi2.2无线Tx SoC+全集成Cool Buck Boost Charger，单板尺寸 60×30mm
² 易用性：支持全陶瓷电容，集成3路高边驱动，硬件插拔检测
其中，Qi2.2无线Tx SoC除了集成无线MCU,无线功率桥，有线充协议外,还集成锂保检测, 因此锂保部分只需单颗锂保IC+C口输入端的PMOS实现。全集成Cool Buck Boost Charger内置24V/6mΩ MOS,支持2S电池50W,以及4S电池100W输出。
3.伏达新国标方案选型列表
所有方案均无需额外BMS，1级锂保+PMOS即可满足新国标保护要求
4. 应用场景
四、总结与展望
在快充技术持续向大功率、小型化、无线化演进的浪潮下，伏达Cool Buck-Boost Charger平台，以全链路的技术创新、扎实的性能表现、丰富完整的场景方案，为有线充电宝、磁吸无线充、桌面快充、便携储能等赛道，提供了国产化、高性能、可快速量产的全新电源选择。
未来，伏达半导体也将持续迭代优化产品与方案，助力消费电源产业持续升级，赋能更多创新便携快充产品走向全球市场。
NU6810/NU6812/NU3362 datasheet
注：本文中所有数据均来自伏达实验室实测，最终解释权归伏达半导体所有。
