支持Qi2子系统方式认证，伏达半导体Nu222模组全面测试详细解析

前言

WPC从2023年11月开始启动Soft-Launch认证测试，主要开放给前期积极参加插拔测试（MPP Plugfest）以及标准技术的贡献者，认证通过的产品将作为Qi2兼容性测试资源池，作为后续认证标杆。

伏达半导体作为无线充电行业的领军企业，参与了Qi2标准推进，有幸受邀参加了第一批认证测试。目前，Nu222模块已经通过了Qi2认证，并于12月7日下发证书，证书编号：14391。同时Nu222模块已经准备好给苹果手机生态链客户出货，有望在今年圣诞季上市，给最新的苹果iPhone 15系列提供MPP 15W快充。

在2023年苹果秋季发布会上，苹果宣布iPhone 15全系列支持Qi2无线充电技术。而在本月，苹果推送的iOS 17.2 RC版本中，加入了iPhone 13、iPhone 14等机型对Qi2无线充电技术的支持。这意味着，包括iPhone 13、14、15系列在内的12款机型都已支持最新的Qi2无线充电标准，通过采用Nu222模块，也可以为iPhone 13、14 系列提供MPP 15W快充。

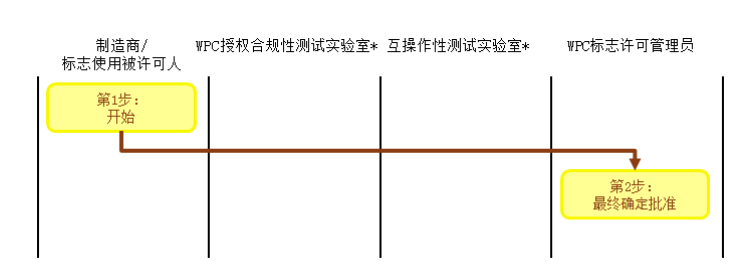

伏达首创的模块子系统认证方式

可以让客户像搭积木一样快速堆叠新产品。客户搭载Nu222模块产品可以采用子系统方式认证，豁免了ATL和IOP测试，直接注册，缩短开发周期并省掉了认证费，伏达同时提供注册服务。

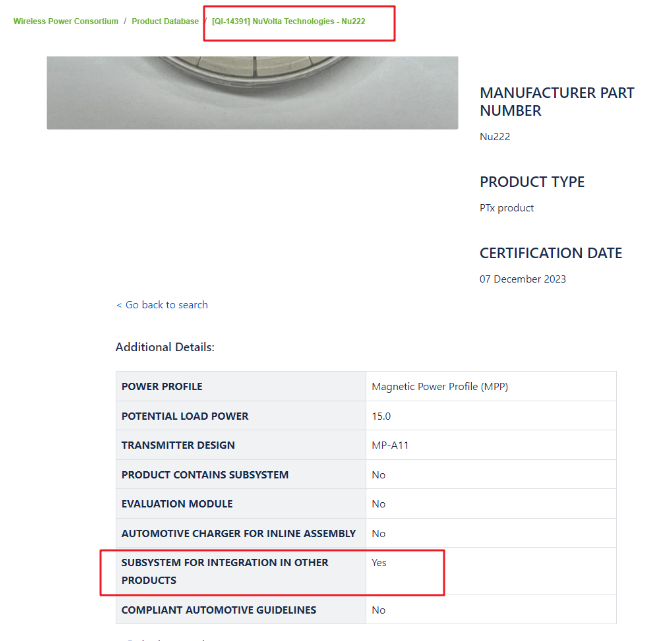

Nu222是业界唯一一款支持Qi2子系统方式认证的模块，WPC官网可查。

伏达Nu222模组

Nu222模组支持USB PD 9V2.22A，5V3A和DC 协议 9V2.22A多种功率规格输入并支持最大15W快充输出，待机功率小于300mW，效率高点超过78％，支持BPP+MPP。Nu222模组有着多种包括OVP/UVP/OCP/OTP/OSP等保护措施，还有着多种异物检测技术，保证充电过程的安全高效可靠。

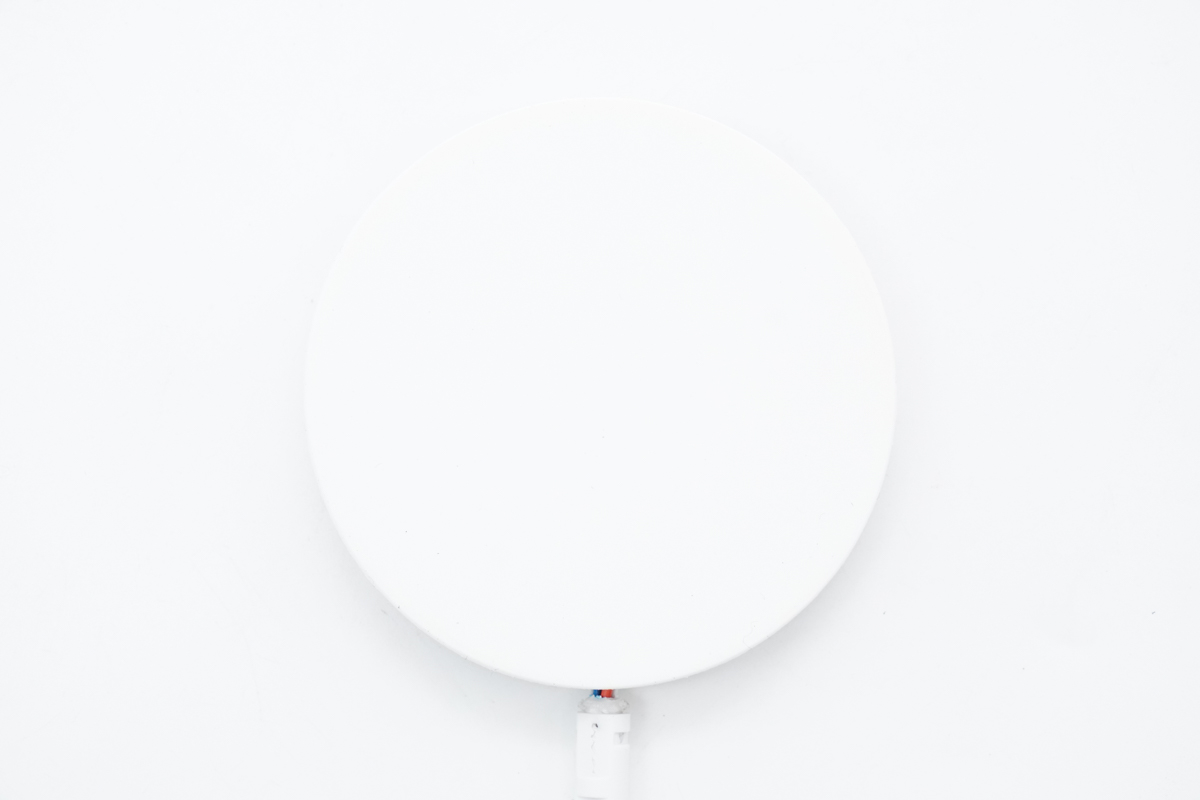

Nu222模组正面展示

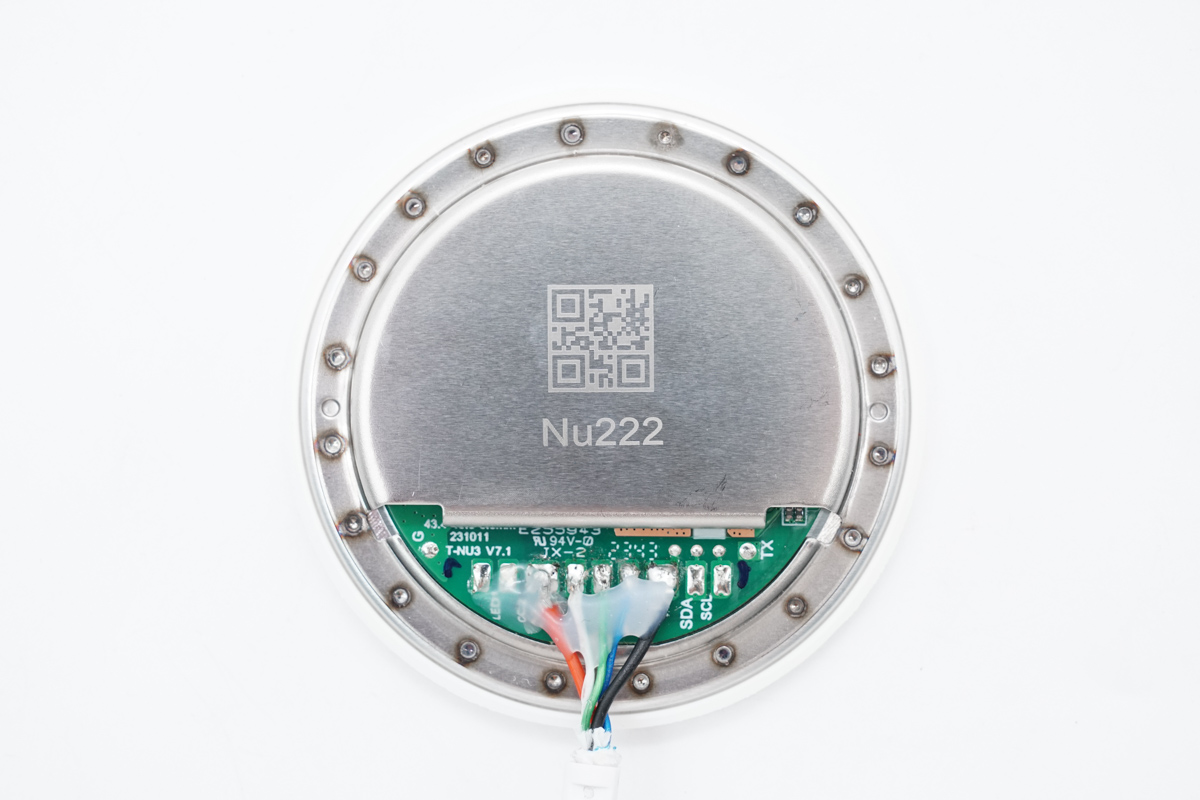

Nu222模组背面展示

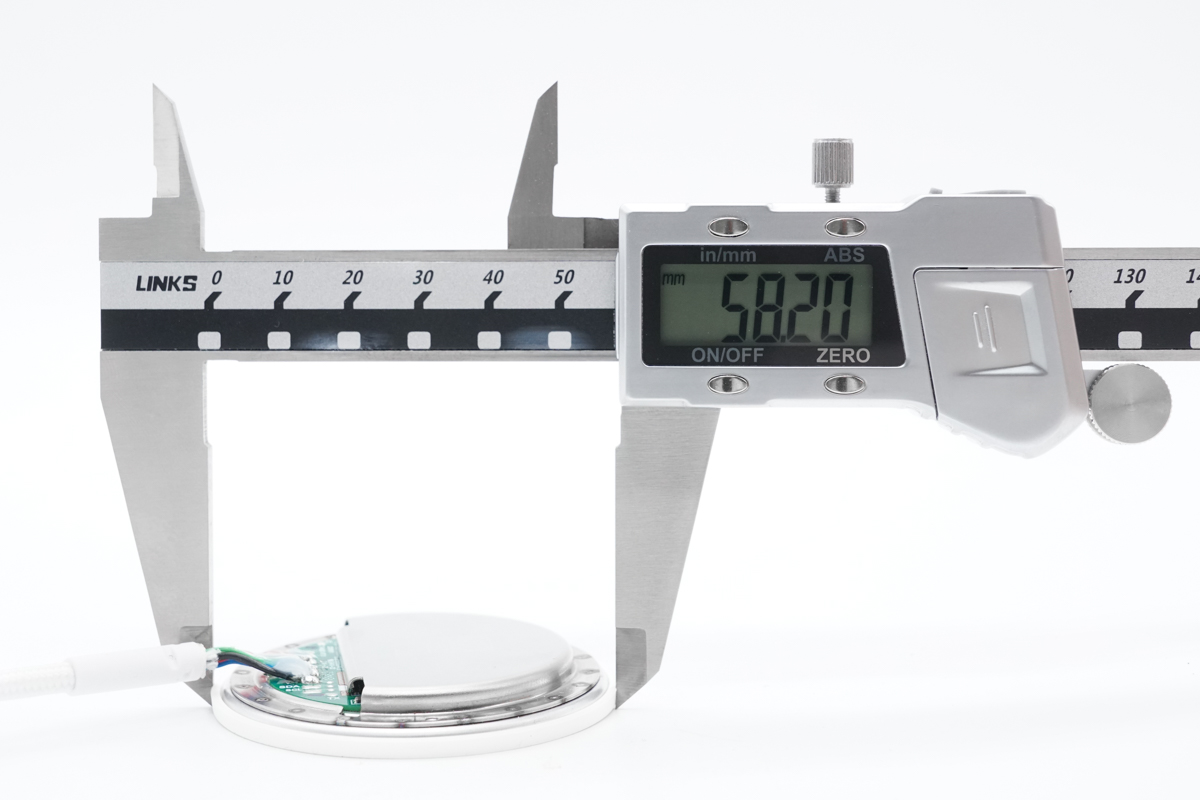

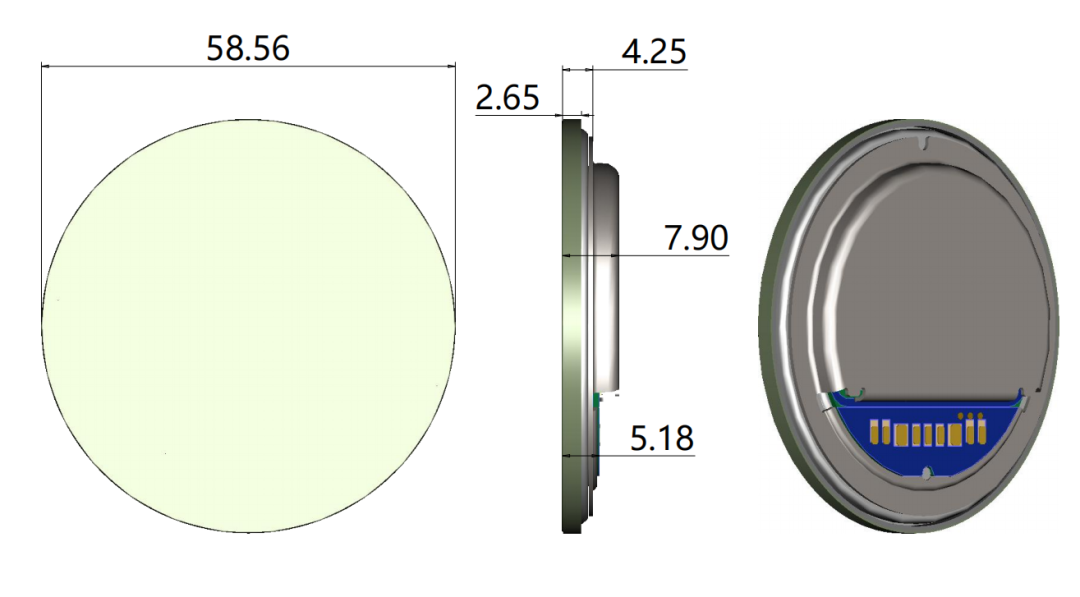

伏达Nu222模组直径约为58.2mm

重量约为84.7g

接下来会对这款模组的主要无线充电芯片NU1718作一个详细讲解。

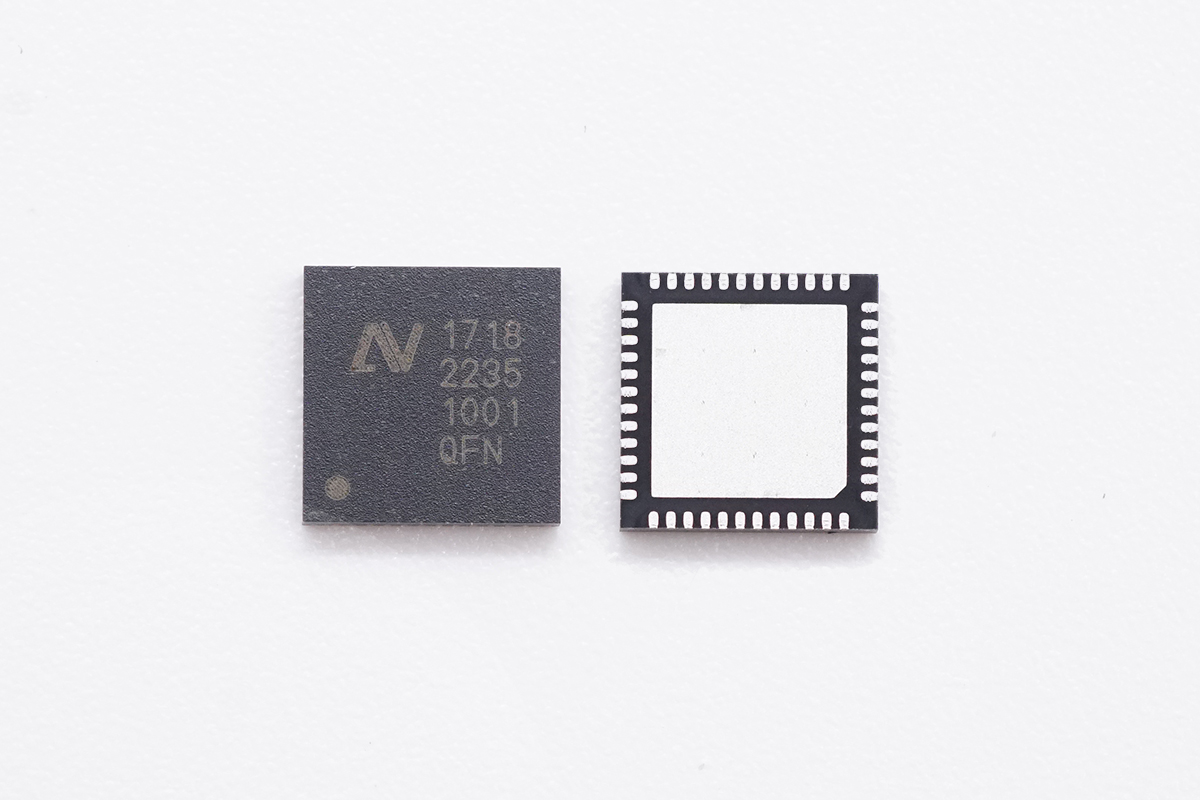

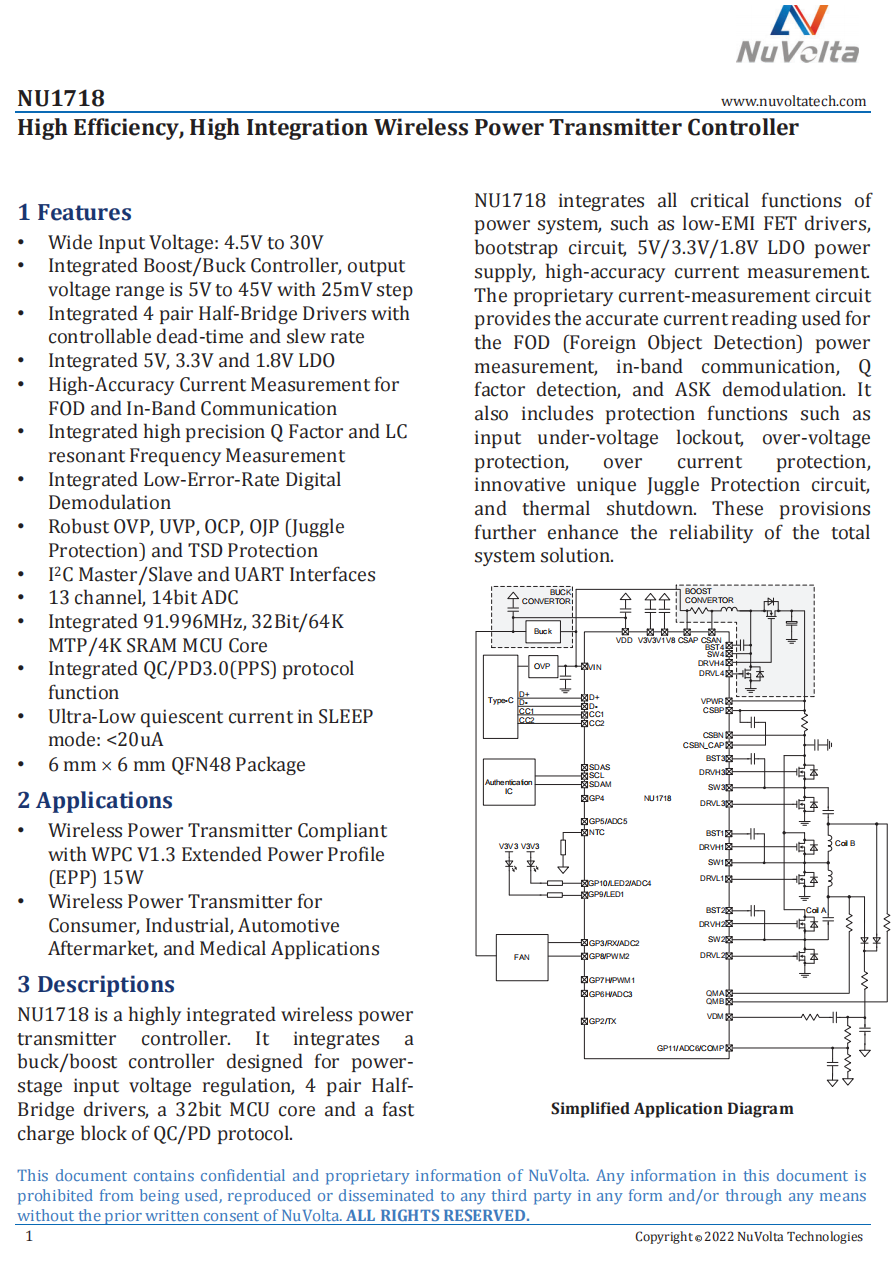

伏达NU1718
NU1718是一款伏达自主开发的高集成度无线充发射端控制器芯片，集成了一个用于电源输入电压调节的Boost变换器，可调节输出电压范围为5V至45V，步进为25mV，集成四对半桥驱动器，可控制死区时间和斜率，集成了一个91.996MHz时钟频率、32位架构、64K多编程存储器和4K静态随机存取存储器的微控制器核心，支持QC/PD协议的快速充电模块，可以很好地满足Qi2 MPP的规格要求。

NU1718集成了电源系统的各项关键功能，包括低电磁干扰（EMI）场效应晶体管（FET）驱动器、启动电路、5V/3.3V/1.8V LDO电源以及高精度电流测量。其独有的电流测量电路可提供准确的电流读数，用于FOD电源测量，还支持带内管理、Q因数检测和ASK解调。

此外，NU1718还集成了诸如输入欠压锁定、过压保护、过流保护、创新独特的Juggle Protection电路和热关断等保护功能，进一步提升整个系统解决方案的可靠性。

NU1718在睡眠模式下具有超低静态电流，小于20uA，从而极大地节省能源。该设备还支持多种通信接口，包括灵活的I2C主/从和UART接口，为系统集成提供了更多的选择和便利性。

此外，NU1718配备了强大的数据采集能力，拥有13通道、14位ADC，可提供精确且多样化的数据采样与监测。

伏达NU1718采用6mm x 6mm QFN48封装。以上描述的多种优势特点使NU1718成为符合WPC V1.3 EPP 15W的无线充电发射模块的理想选择。同时NU1718也适用于包括消费品、工业、汽车售后市场和医疗等领域的无线电力发射器，该芯片还适合开发80W Tx（发射器），目前已在国内多家手机制造商中使用。

如下是充电头网对这款模组进行的一个充电全程测试，我们将通过详尽的测试流程和全方位的数据收集，全面了解伏达Nu222模组的性能表现。

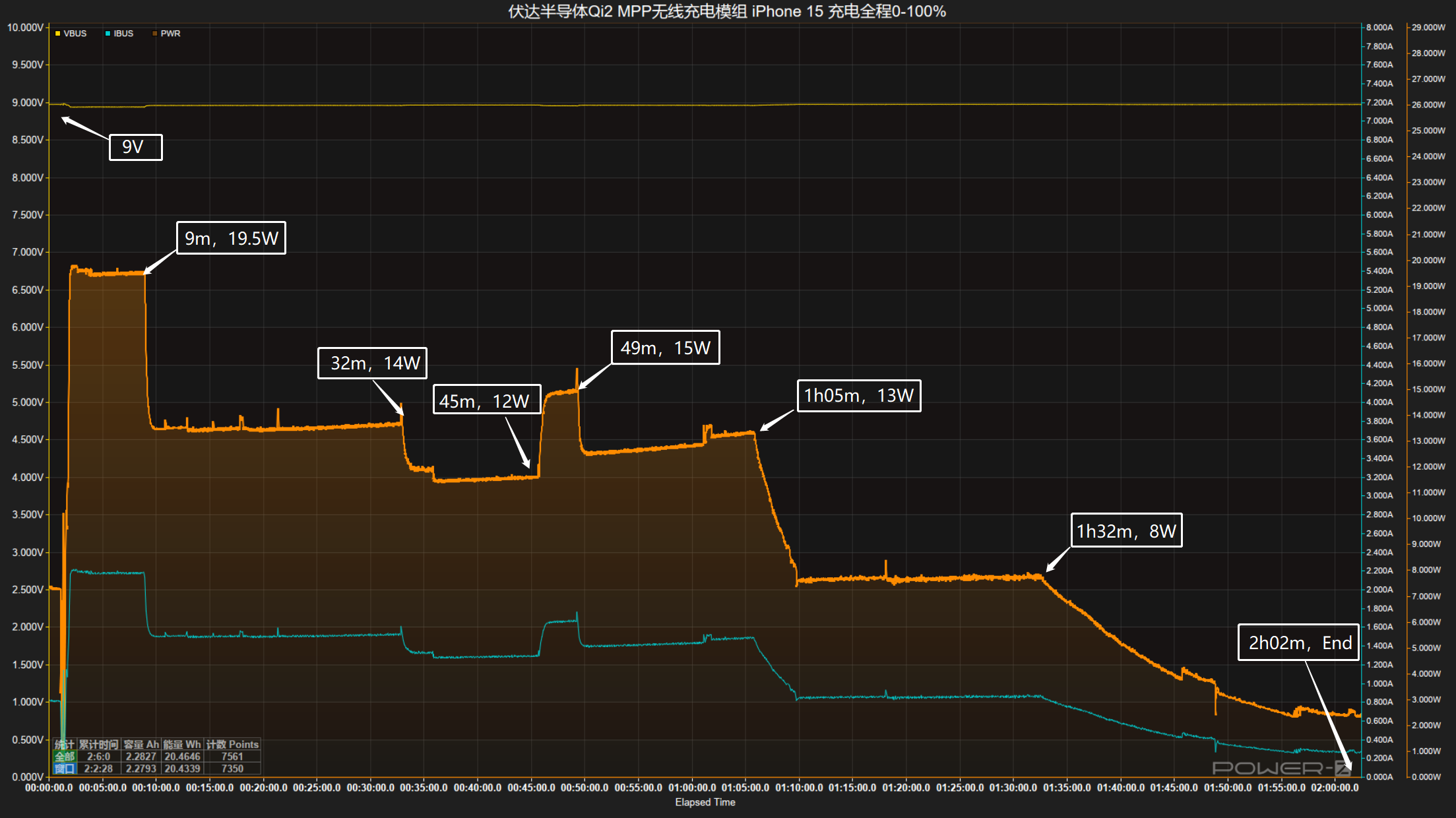

充电全程测试

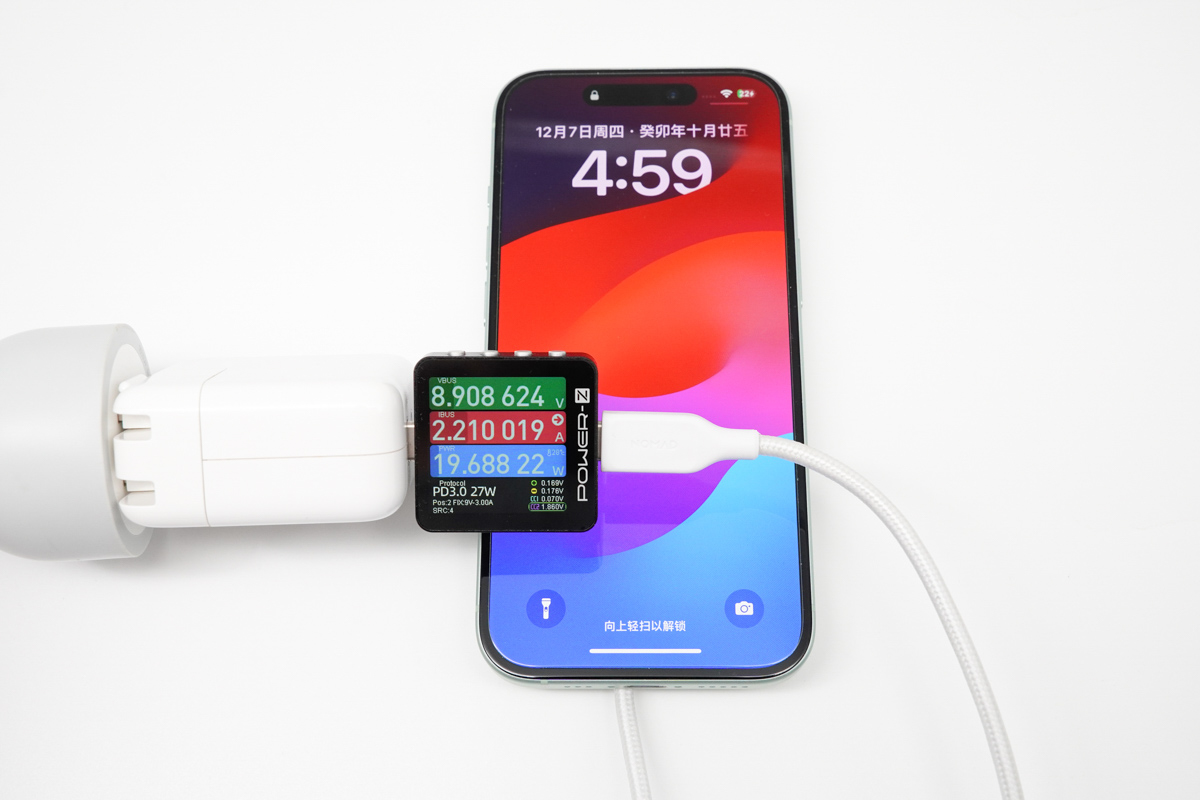

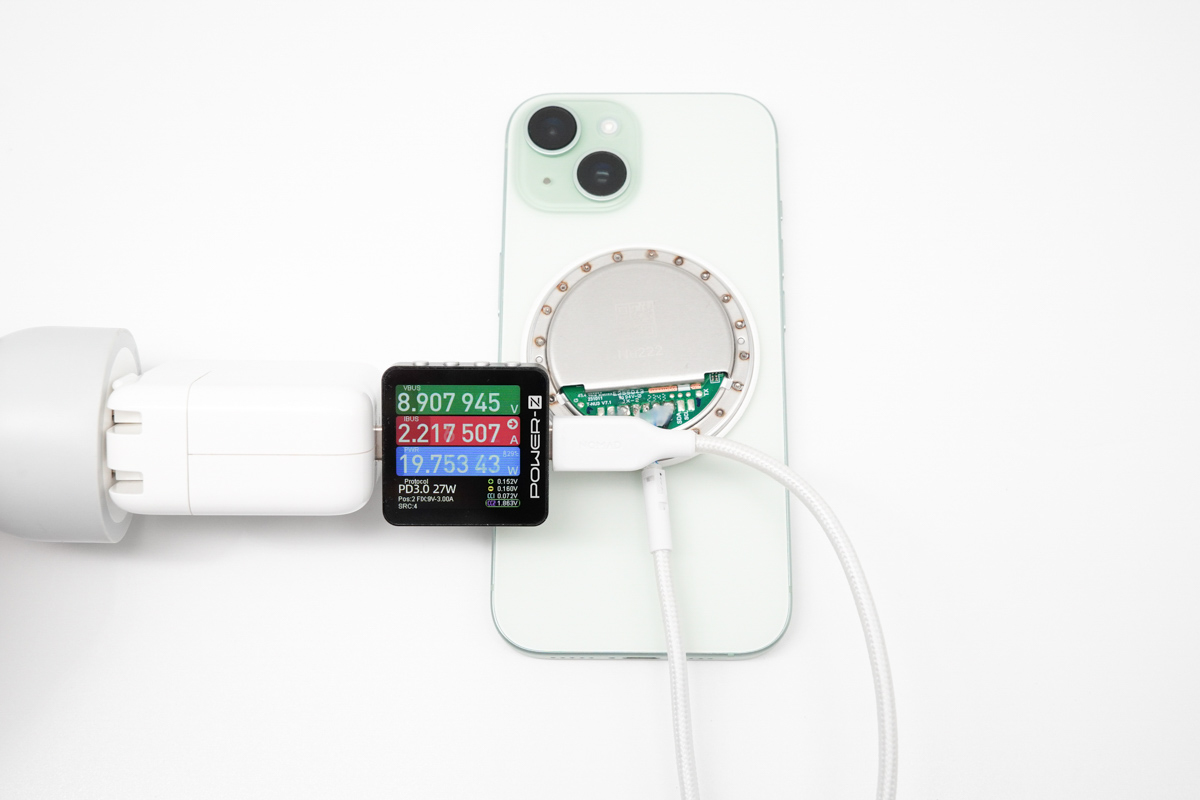

充电头网将伏达半导体Qi2 MPP无线充电模组与 iPhone 15 放置于25℃的恒温箱中，并接通电源，测试结果如下。

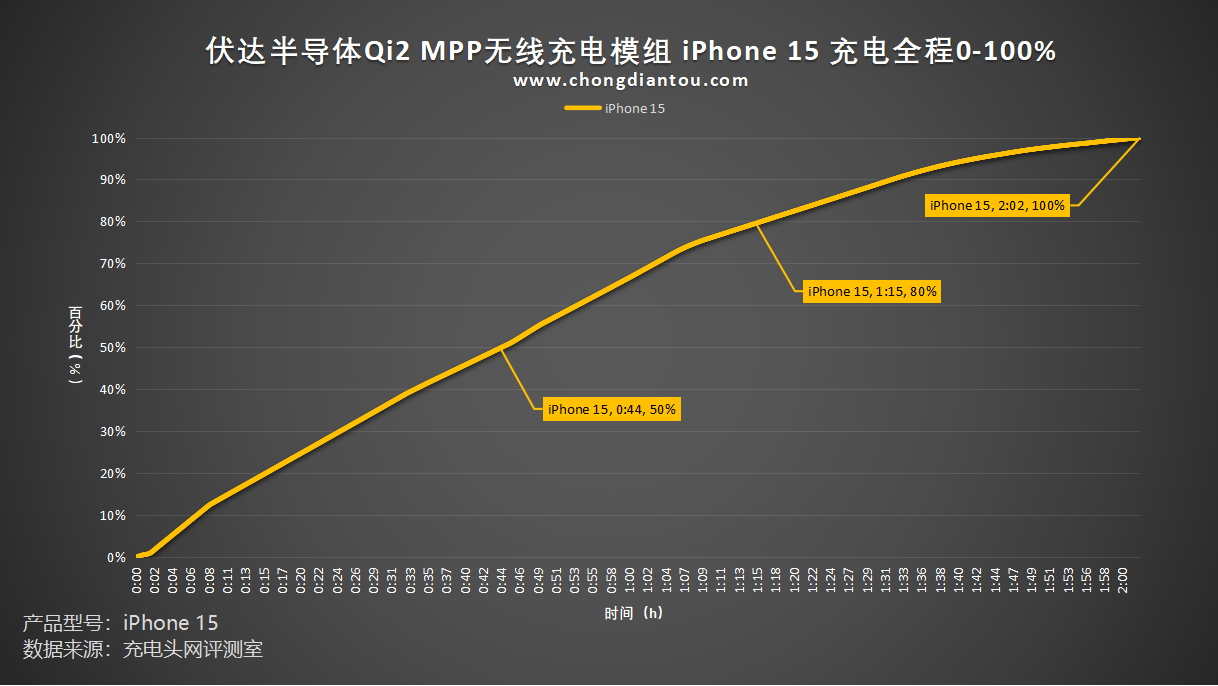

接通电源后握手9V电压，前9分钟功率稳定在19.5W左右；随后功率下降至14W左右并持续充电至第32分钟；随后功率下降至12W左右并持续充电至第45分钟；随后功率上升至15W左右并持续充电至第49分钟；随后功率下降至13W左右并持续充电至第1小时05分钟；随后功率下降至8W左右并持续充电至第1小时32分钟；随后功率不断下降进入涓流充电模式，直至手机充满电，充电全程耗时约2小时02分钟。
