哈弗酷狗 50W无线充电模块拆解（选段）

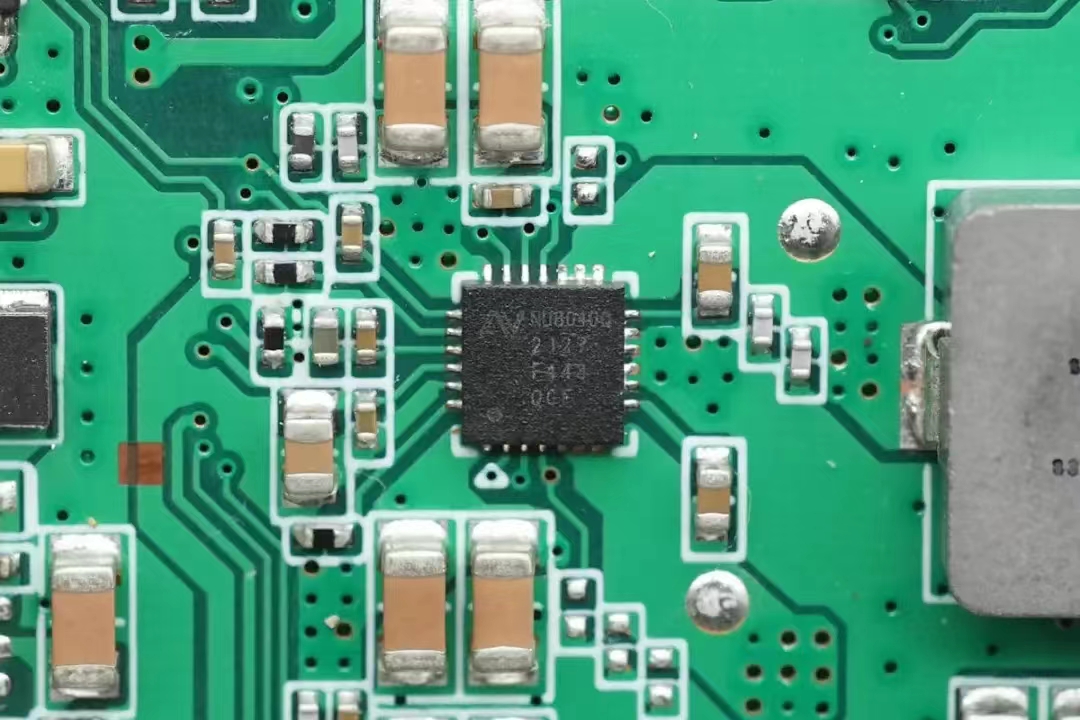

无线充电集成功率级芯片来自伏达半导体，型号NU8040Q，是一颗集成的全桥功率级芯片，为无线充电发射而优化。芯片内部集成全桥FET及驱动、自举电路、5V集成DC/DC电源、3.3V LDO和无损电流检测。

伏达半导体NU8040Q内置专有电流检测电路提供用于FOD（异物检测）、功率测量、Q因子检测和数字解调。支持输入欠压闭锁、过压保护、过流保护和热关机等保护功能。这些保护进一步提高了整个系统解决方案的可靠性。I2C接口用于与控制器通信，可以应用到多线圈解决方案，采用QFN4*4封装。

另一颗集成功率级芯片型号相同。

充电头网拆解总结

哈弗酷狗充电模块为黑色外观设计，模块采用一体成型的铝合金外壳，具有良好的屏蔽以及散热性能。模块底部设有风扇，加快空气流通，带走无线充电产生的热量。这款无线充电模块支持50W大功率无线充电，显著缩短充电时间，更加适合碎片化使用。

充电头网通过拆解了解到，这款无线充电模块内部采用恩智浦FS32K142H和易冲半导体CPSQ8100无线充电主控，搭配两颗伏达半导体NU8040Q进行无线充电。内置南芯科技SC8701进行升降压电压转换，采用MPS MP2456和TI德州仪器TLV70033用于无线充电主控供电。内置TI德州仪器TCAN1042V用于通信。

无线充电模块内置三个充电线圈，满足手机不同摆放位置充电。内置合金电感进行滤波，对应无线充电功率级和电感采用导热垫连接到外壳散热，并内置风扇加速空气流通，降低工作时的温升，内部做工和用料都很扎实。
