一、QCY G1电竞游戏耳机开箱

外包装上，熟悉的 QCY 包装风格上针对机甲款的配色做了相对应的调整，同时包装表面有镭射炫光效果；左上角是QCY意象品牌Logo，右上角为品牌Slogan“Be Creative · Go Beyond”，意为“去创意 · 去超越”；左侧标注了产品类别以及沉浸式立体音效、45ms 无感延迟和机能灯光三大功能卖点，左下角是产品名称，中间为产品的外观渲染图。

包装盒侧面展示，丝印有品牌 Logo 和 Slogan 。

包装盒侧面展示，印有产品官方二维码。

包装盒内包含 QCY G1电竞游戏耳机、USB-A 转 Type-C 充电线、红色耳塞、产品使用说明书。

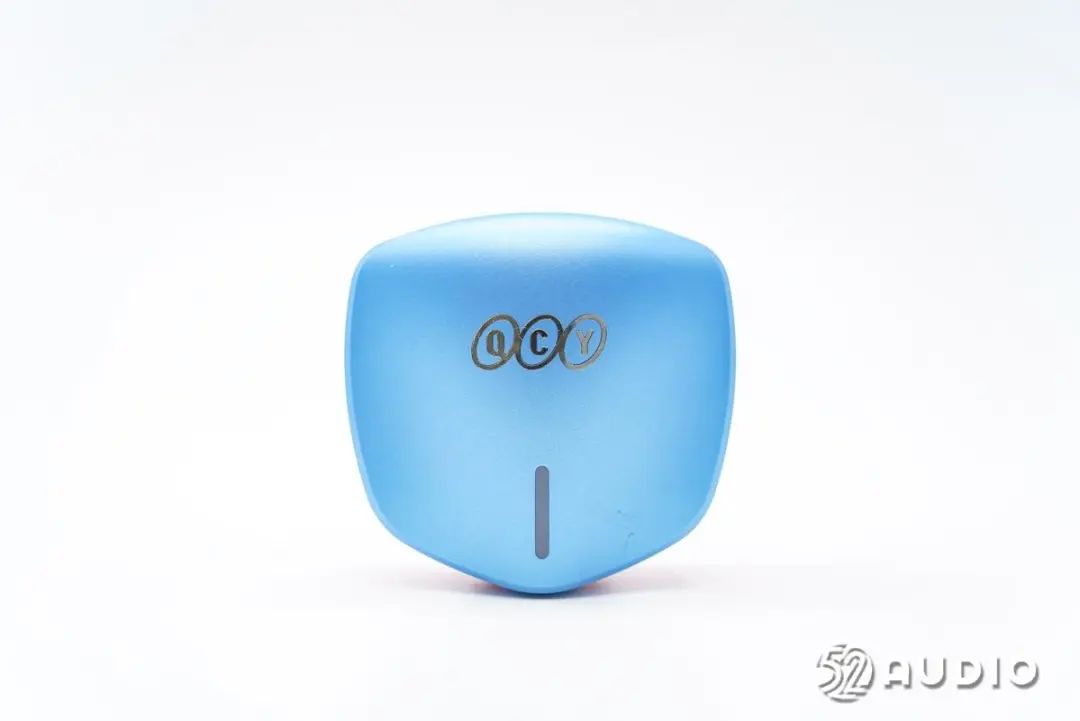

QCY G1电竞游戏耳机顶面一览，整体采用星舰飞船造型设计，搭配红蓝撞色（盒盖为蓝色，底舱为红色），极具电竞潮流感。上方刻有 QCY 品牌 Logo ，下方为竖置灯条开孔。

条形指示灯孔位特写。

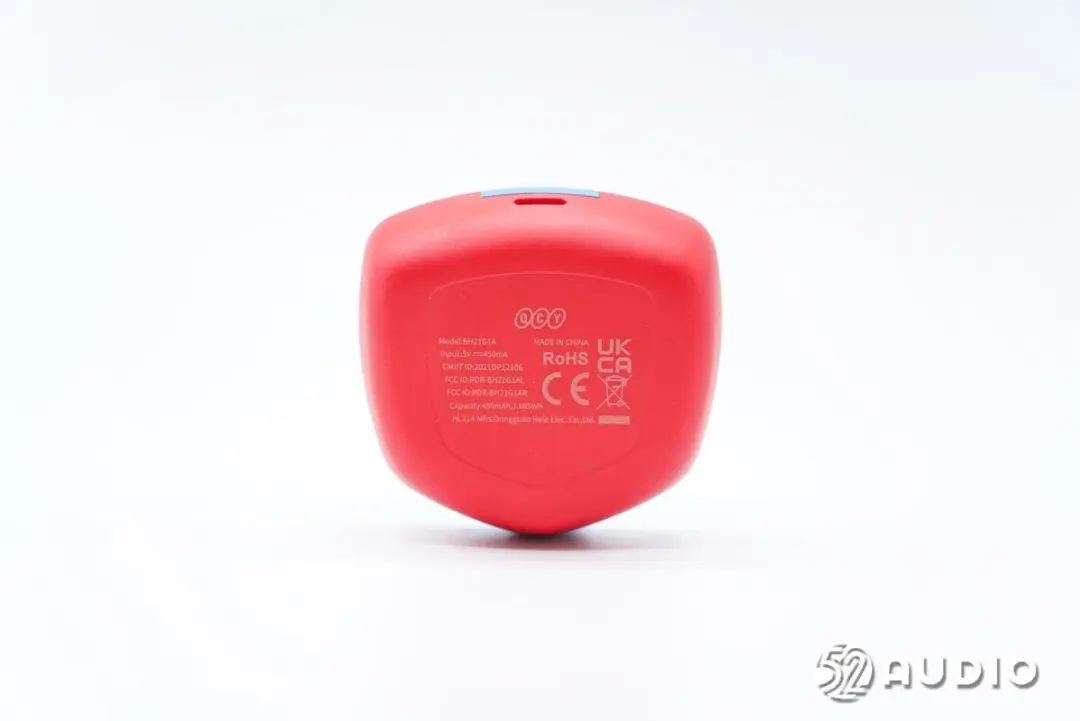

QCY G1电竞游戏耳机底面展示，丝印规格认证等信息。

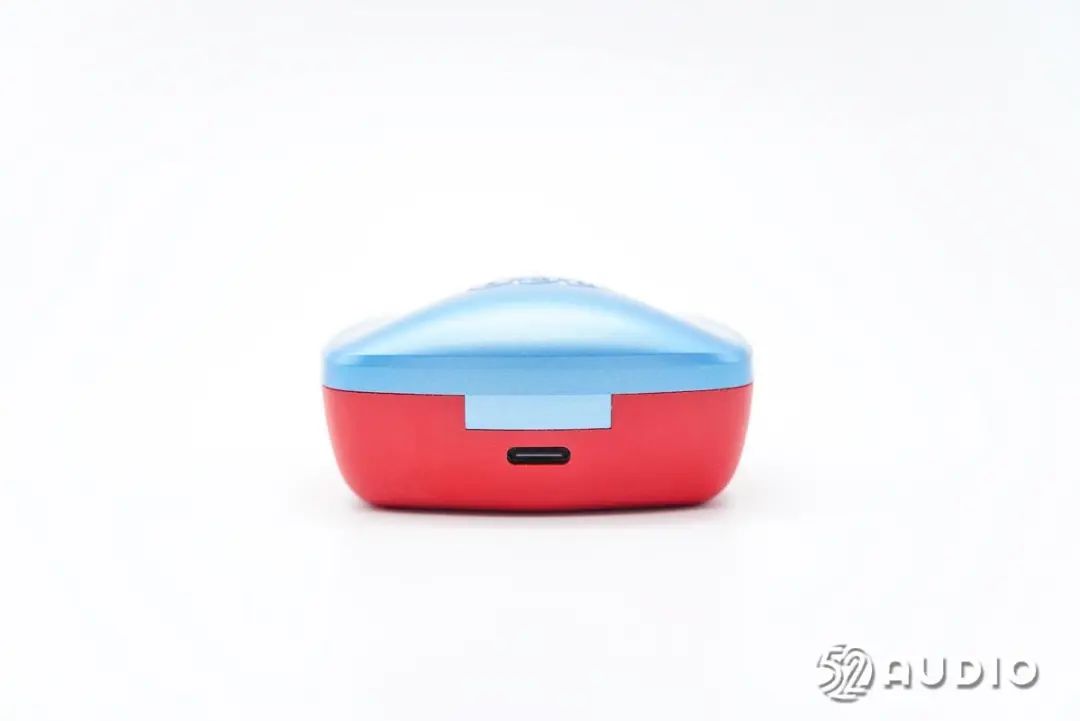

QCY G1电竞游戏耳机背面展示，设置有 Type-C 电源输入接口。

Type-C 充电接口特写。

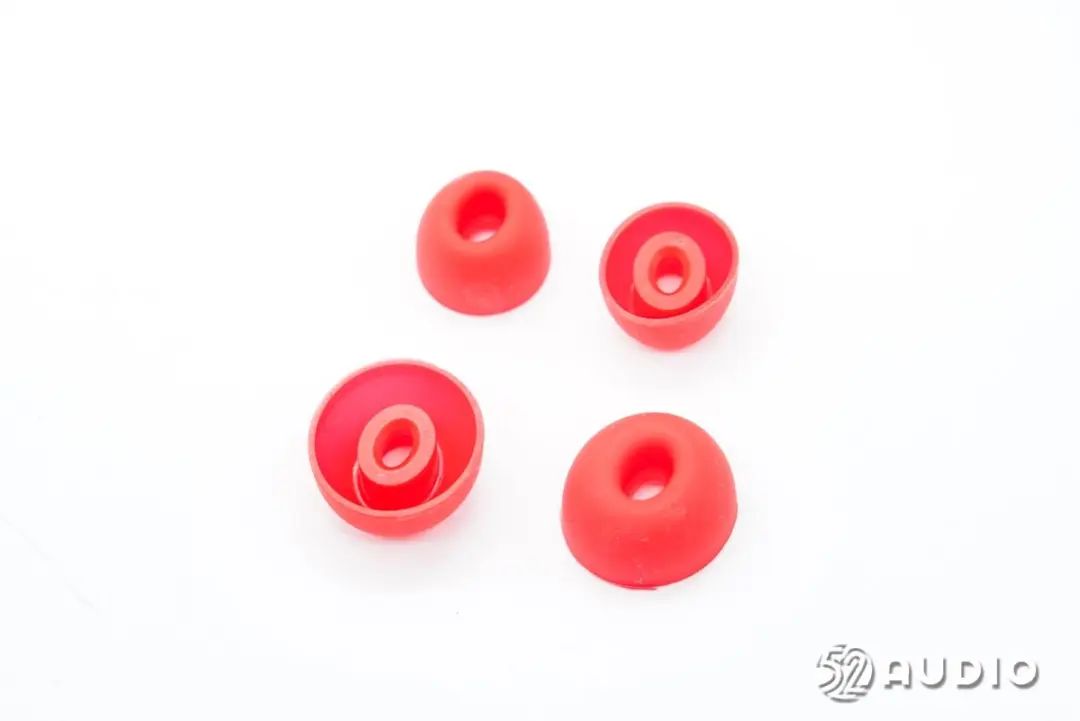

附赠的两幅不同型号的耳塞展示。

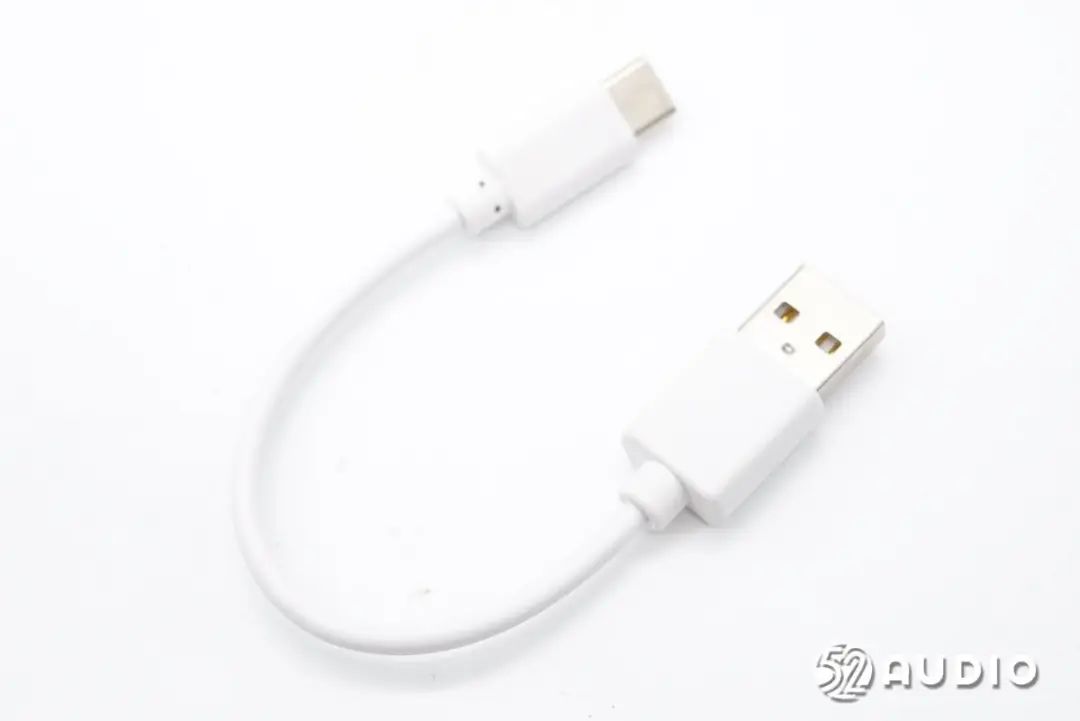

USB-A 转 Type-C 充电线展示。

打开 QCY G1电竞游戏耳机充电盒的盒盖， QCY G1电竞游戏耳机横卧放置在充电盒座舱内。

取出QCY G1电竞游戏耳机。

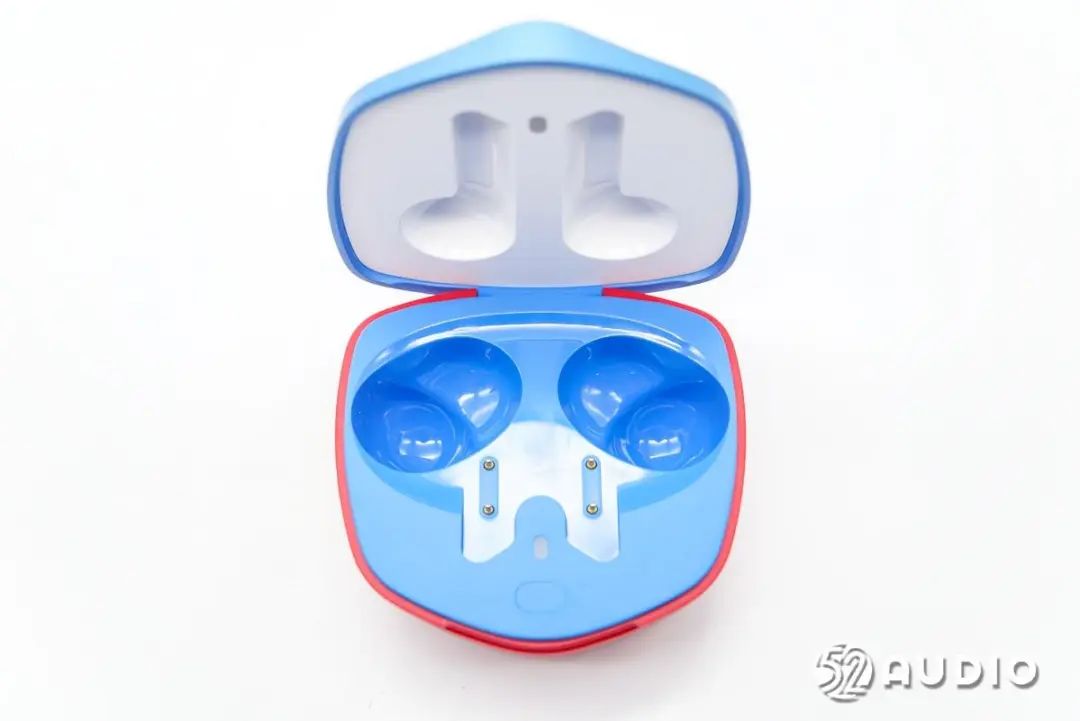

QCY G1电竞游戏耳机充电盒内里结构一览，耳机放置仓设置有四颗充电金属触点和指示灯开孔。

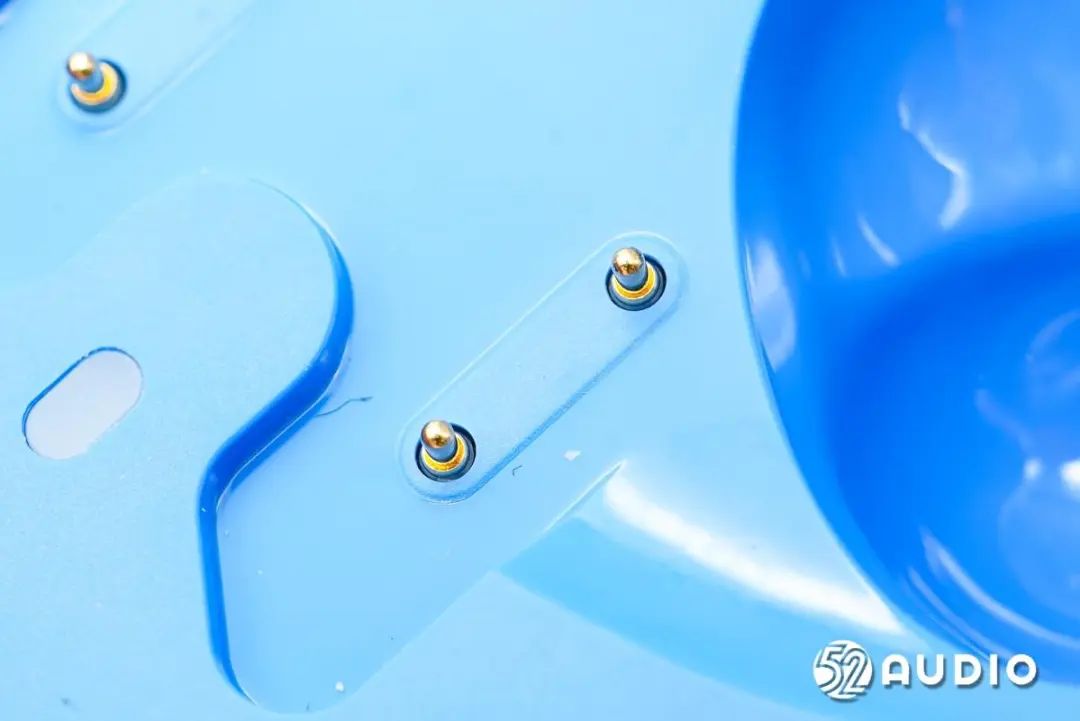

为耳机充电的金属触点特写。



QCY G1电竞游戏耳机外观一览，采用红蓝白三种撞色设计，极具电竞机甲风格，还配置了指示灯。

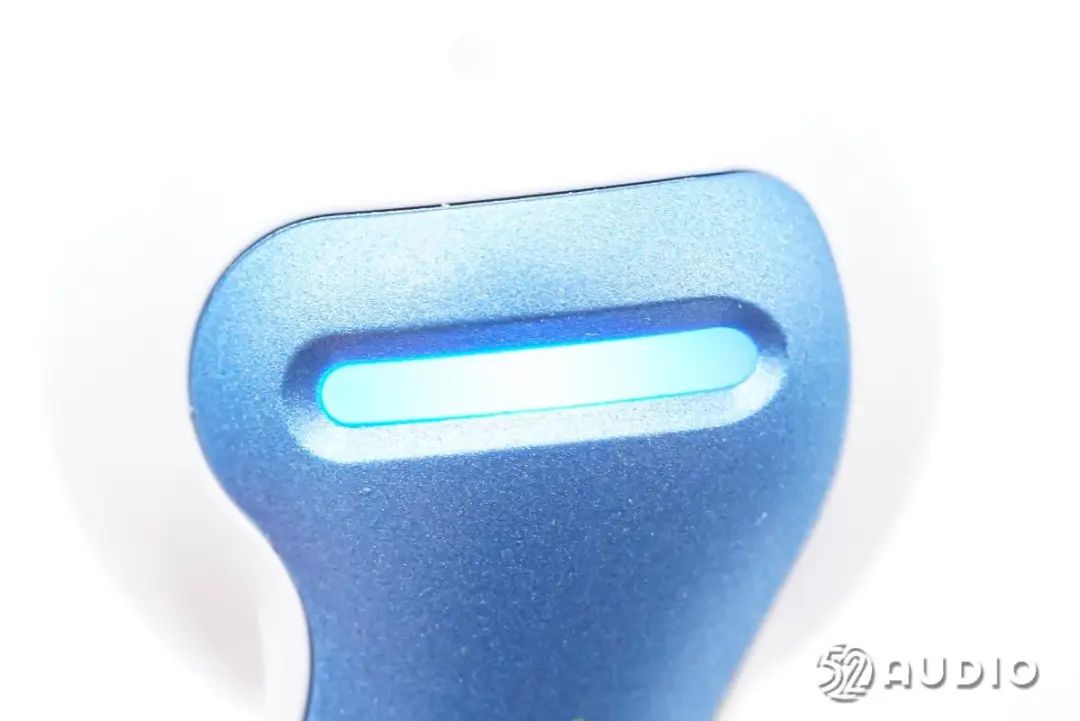

蓝色指示灯特写。

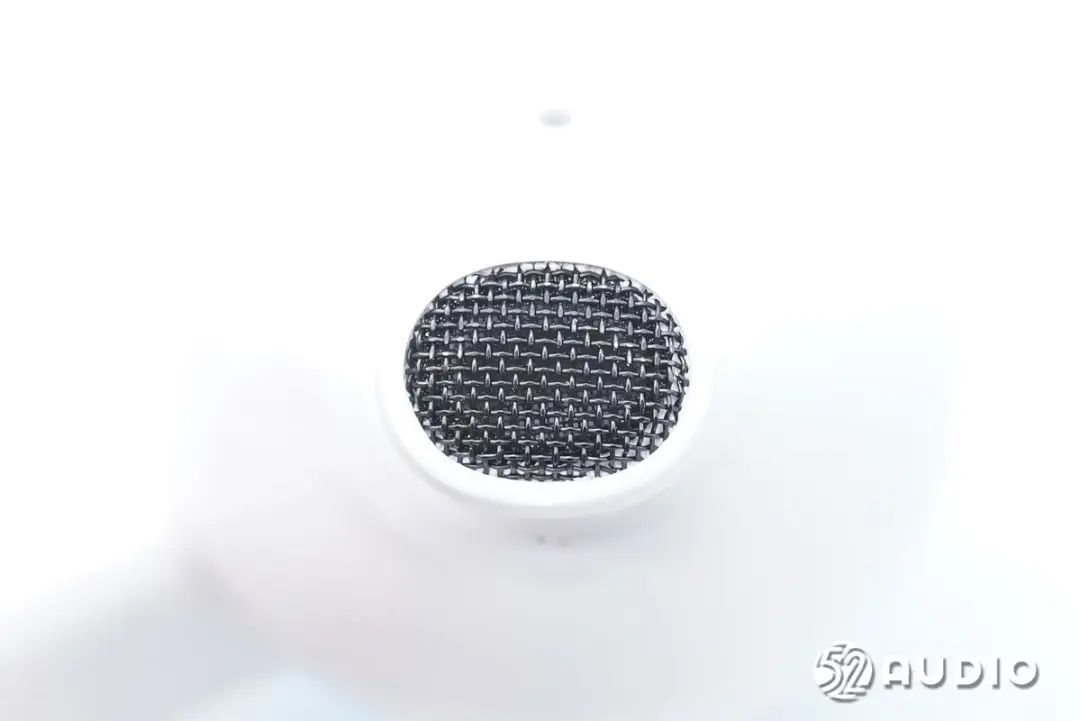

长条状调音孔位置特写，细密金属防尘网防护，用于保障音腔内部空气流通，提升声学性能。

经我爱音频网实测，QCY G1电竞游戏耳机有线充电功率约为1.70W。

通话降噪麦克风拾音孔特写。

耳机底部的通话麦克风开孔特写。

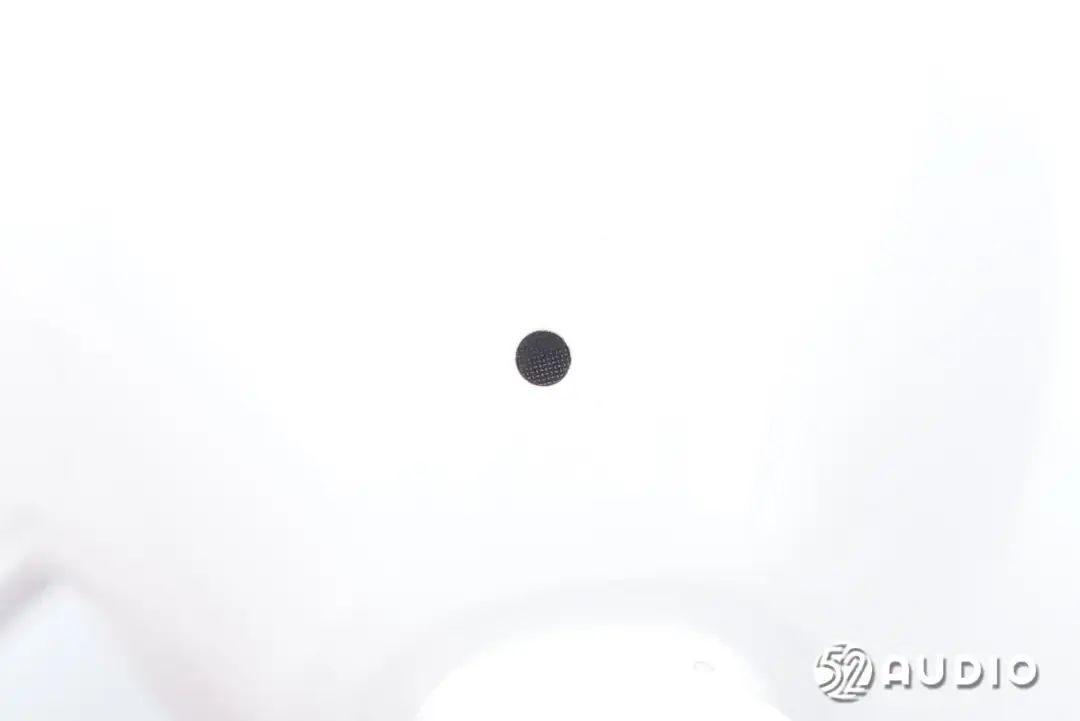

耳机头内侧设置两个泄压孔，此为其中一个泄压孔特写，用于平衡耳机内外气压保障腔体内部空气流通，提升佩戴舒适性。

另外一个泄压孔特写。

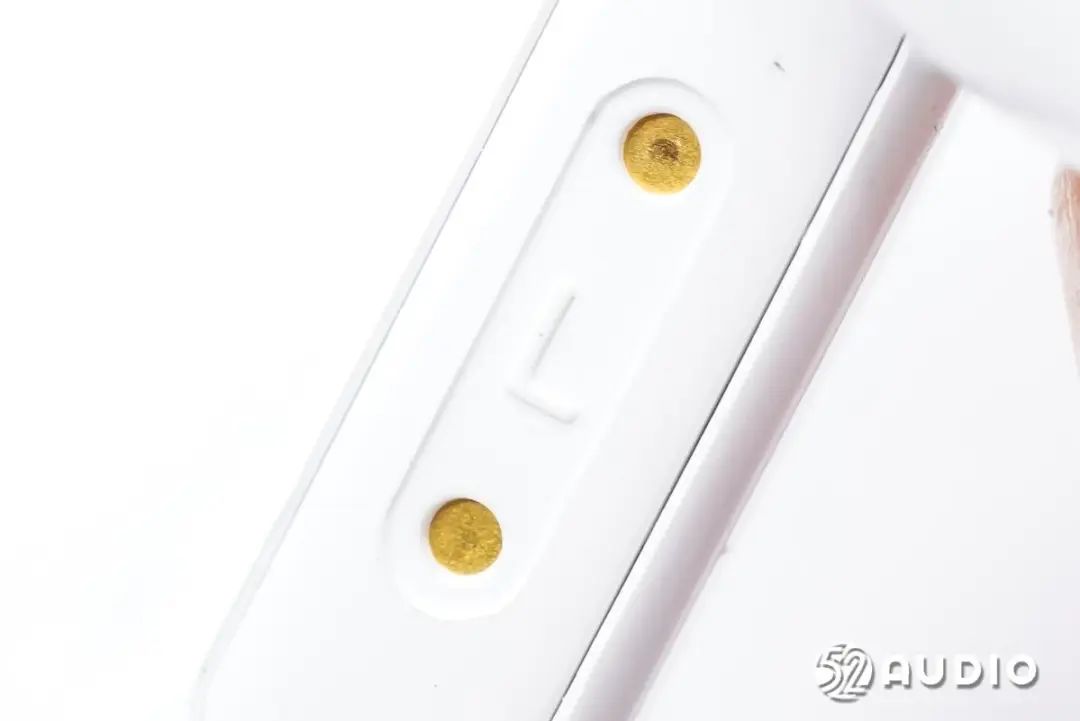

耳机柄部设置有两个充电金属触点，它们之间设置有L/R区分标识。

L/R 区分标识特写，方便用户快速区分佩戴。

二、QCY G1电竞游戏耳机拆解

充电盒拆解

沿充电盒外壳合模线拆开底舱盒盖。

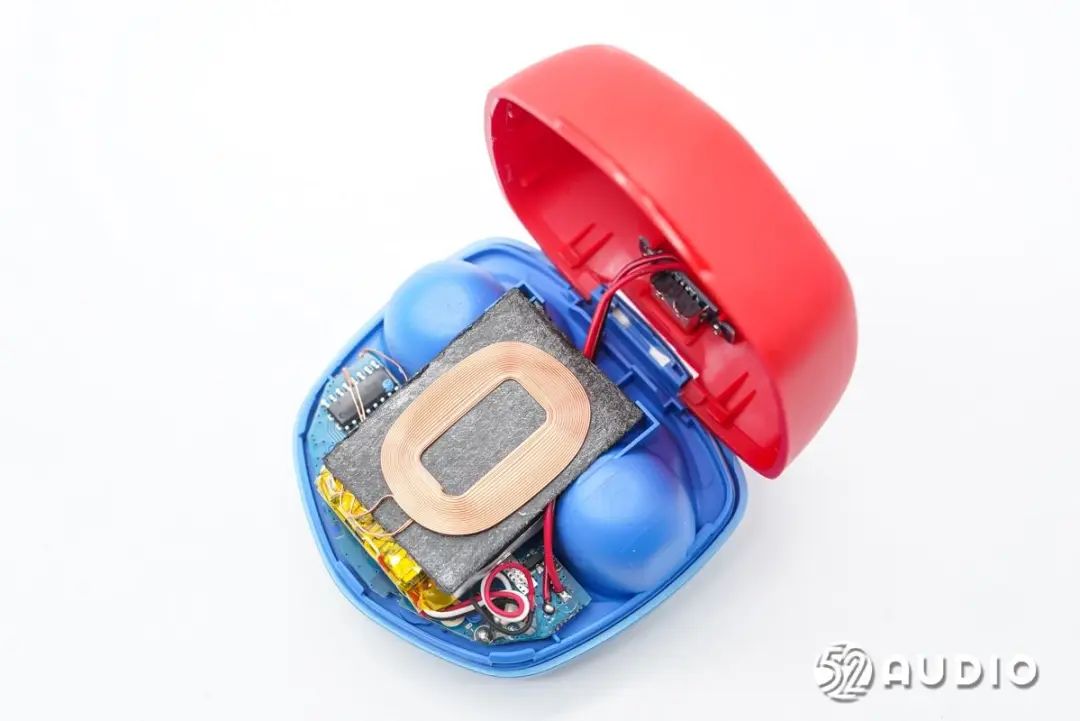

充电盒底部设置有无线充电线圈。

底舱盒盖充电接口开孔处内侧USB-C充电接口小板特写。

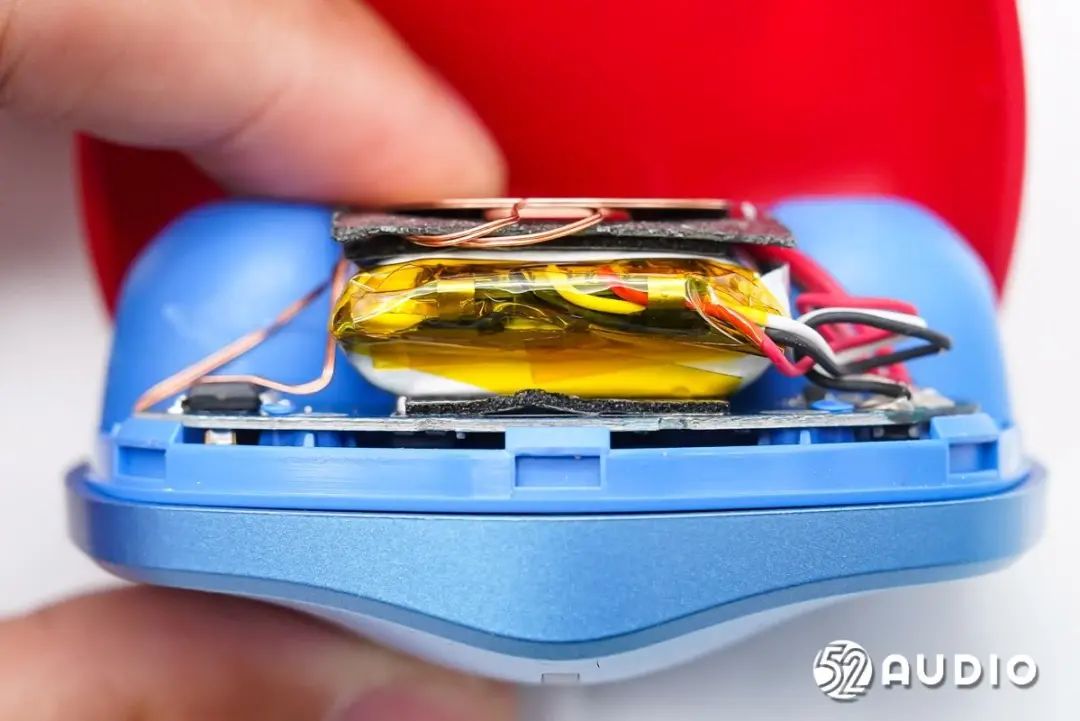

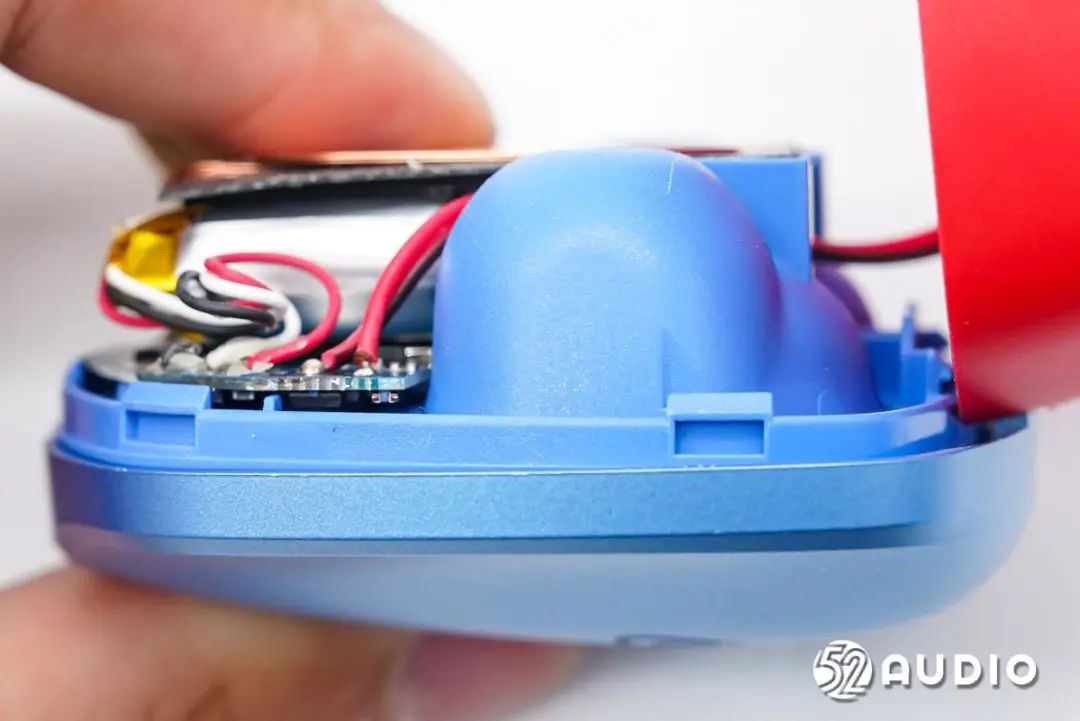

座舱结构侧面一览。

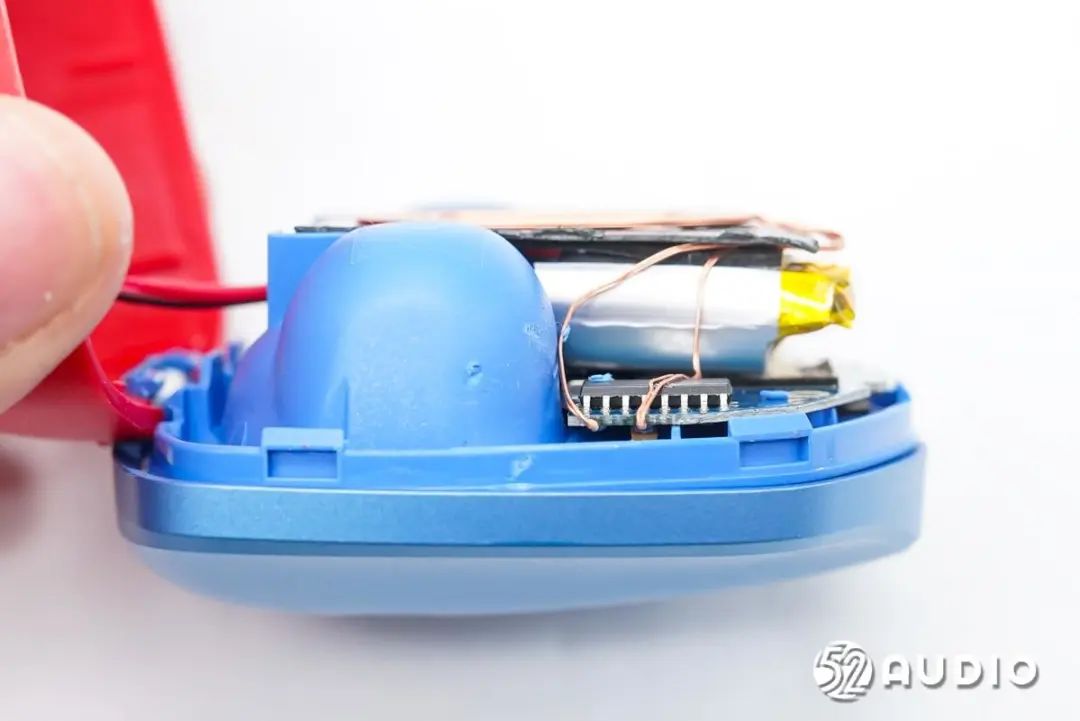

座舱结构正面展示。

座舱结构背面展示。

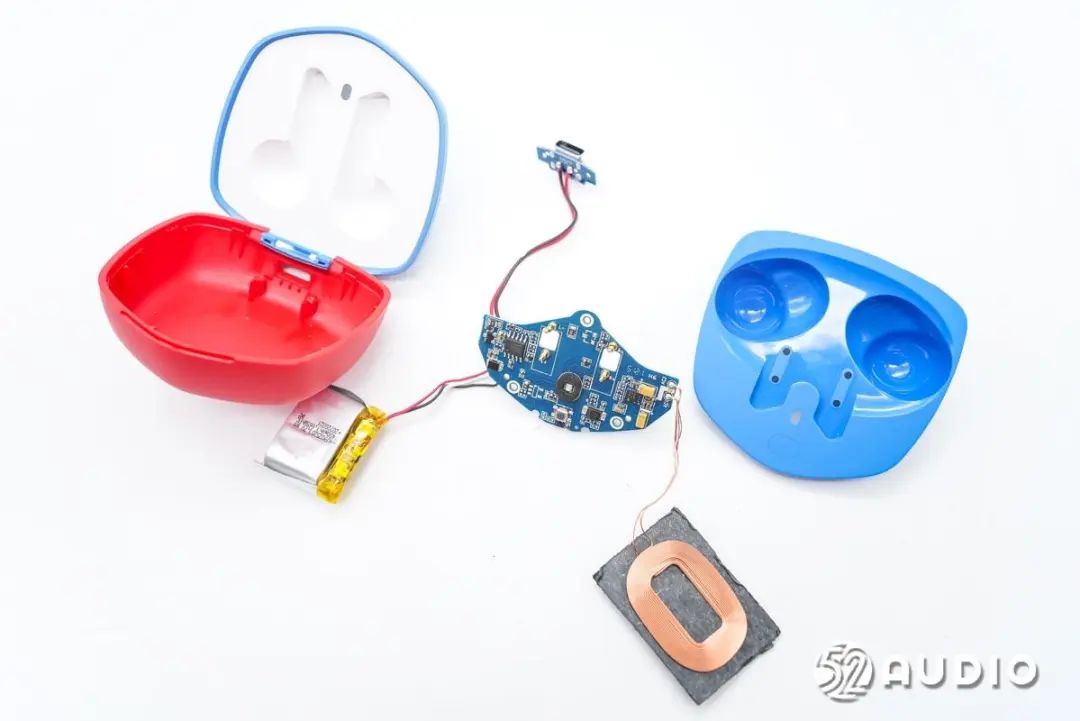

接着分离座舱结构以及座舱结构内的元器件。

充电盒底盖内侧结构展示。

座舱底部结构展示，设置有六颗用于吸附耳机的磁铁。



 充电盒主板单元正面电路结构一览。

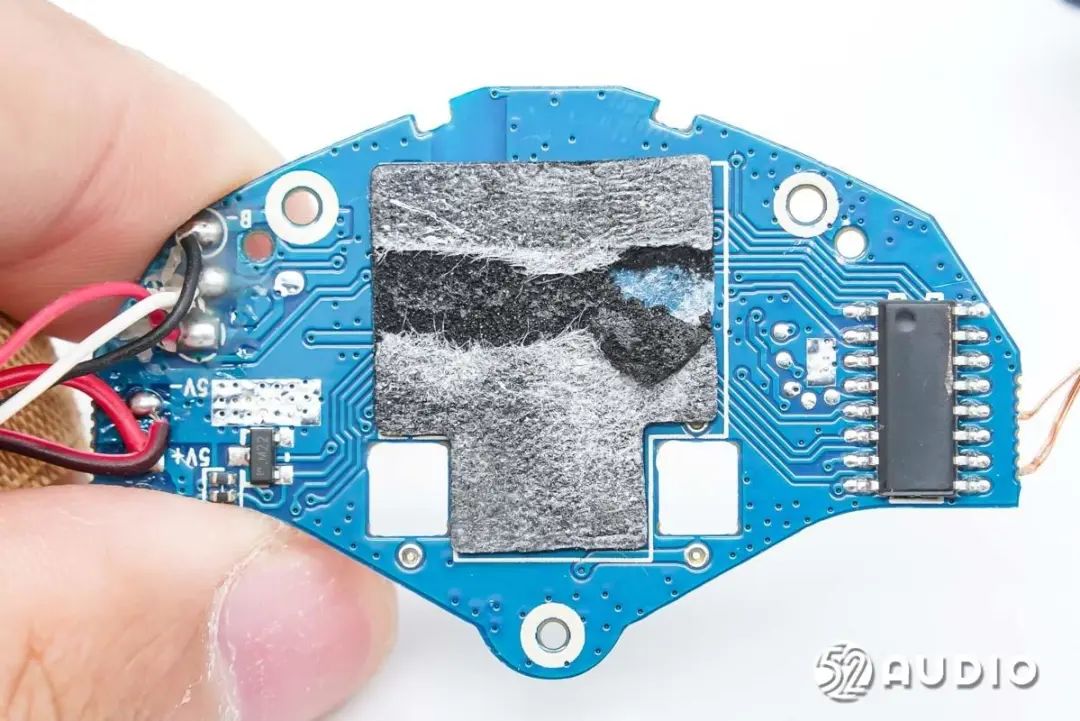

充电盒主板单元背面电路结构一览。

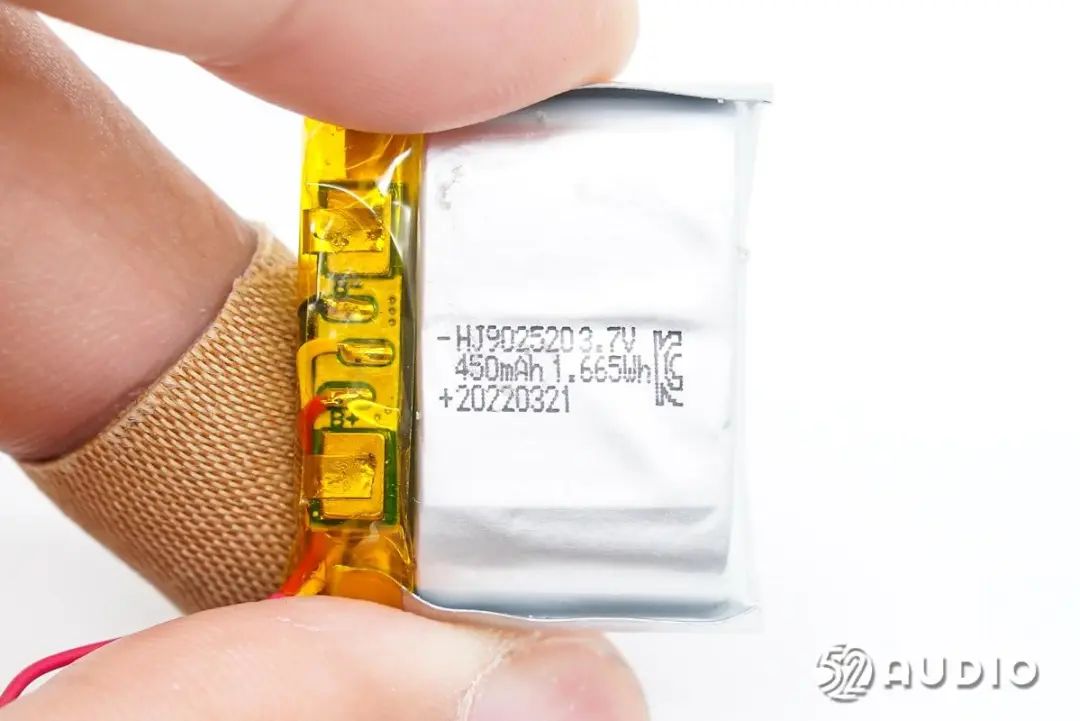

丝印 HJ902520 软包锂电，额定电压3.7 V，额定容量450mAh/1.665 Wh 。



Type-C 电源小板正面一览，焊接USB-C母座和两颗电阻。

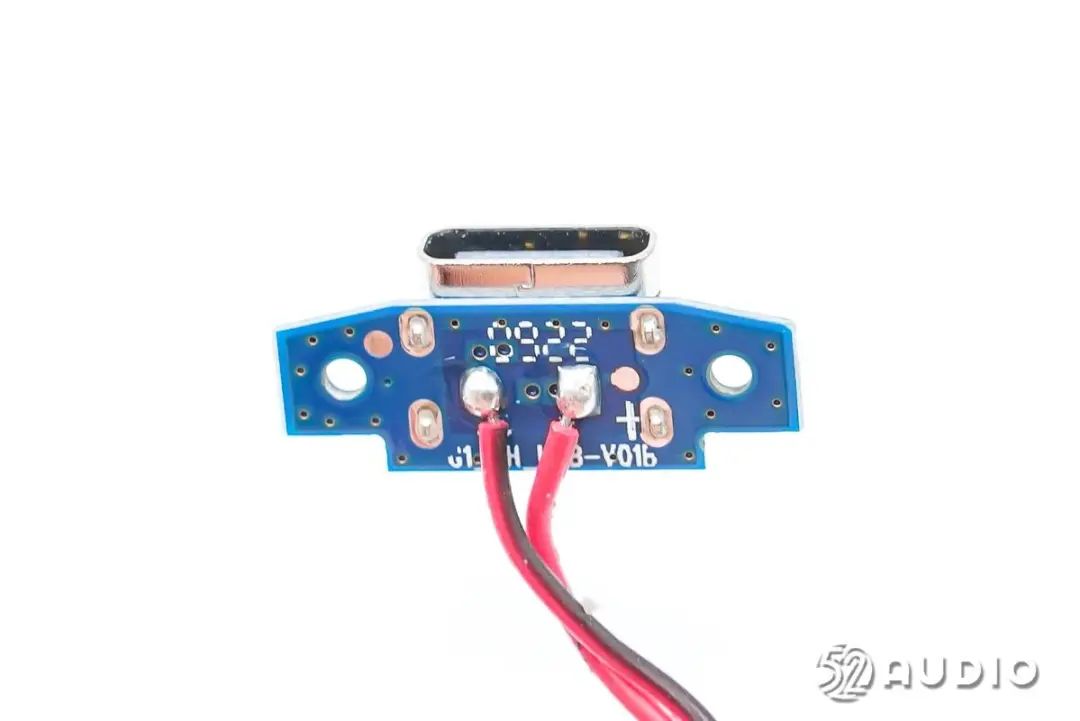

Type-C 电源小板背面展示，焊接有输出导线，焊点饱满。





无线充电线圈正面展示。

无线充电线圈背面一览，覆盖隔磁片和双面胶。

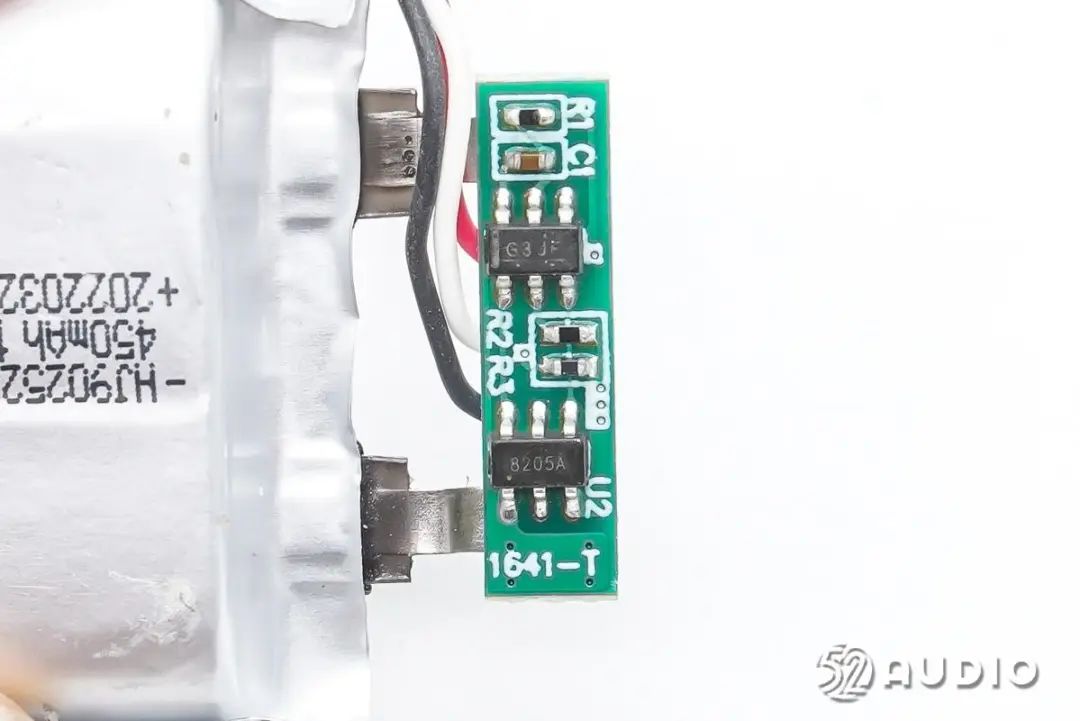

电池保护电路板正面结构一览，设置有锂电保护IC 和 MOS 管以及检测电池温度的热敏电阻。

电池保护电路板背面结构一览。

丝印G3JF的锂电保护IC 特写。

丝印8205A 的MOS 管。

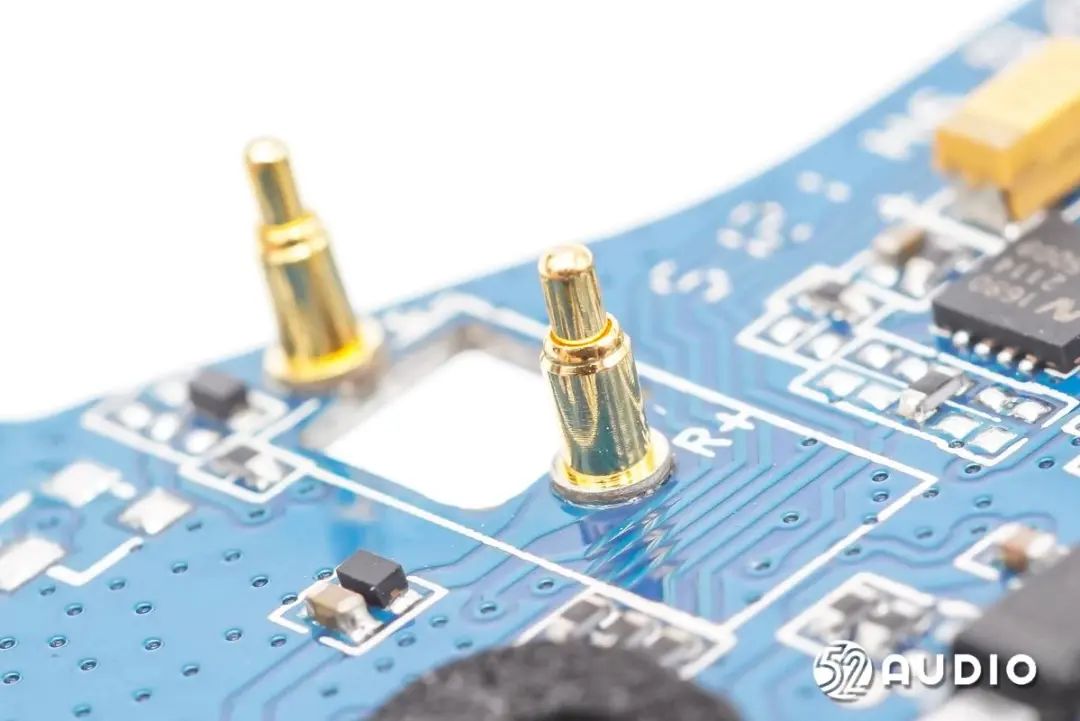

充电盒主板上的 Pogo Pin 充电金属顶针特写。



一颗贴片钽电容规格为35V2.2μF。

NuVolta伏达NU1680，是一款小尺寸、高度集成的无线电源接收器，集成了一个同步整流器，无需自举电容，外围元件精简，具有高效率和低成本的特点。可提供3.5V到9V的宽范围稳压，适用于不同的应用场合。并可以调节输出电压跟踪电池电压，降低充电系统的功耗。



伏达NU1680可以通过ASK与发射系统进行通信，通信符合WPC V1.2.4；FOD参数可通过I2C接口或外部电阻进行配置；NU1680还支持I2C接口进行通信；提供外部中断、电池电压ADC值、输出电流等；NU1680还支持标准保护功能，如过流保护、短路保护、过压保护和热关机。对于无线快速充电中的高温、过流等情况也能进行有效保护，这款芯片无论是在性能或者是安全方面都有很出色的表现。

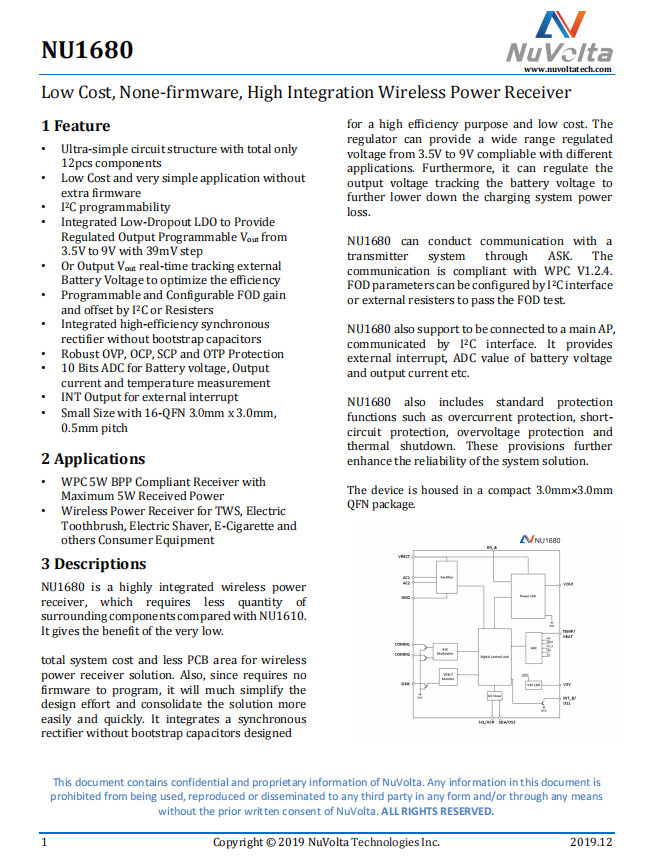

NuVolta伏达NU1680详细资料。据我爱音频网拆解了解到，目前已有小米、OPPO、Redmi、FIIL、绿联、声智、TOZO、倍思等品牌旗下的音频产品采用了伏达无线充电接收芯片。

丝印T345的IC。

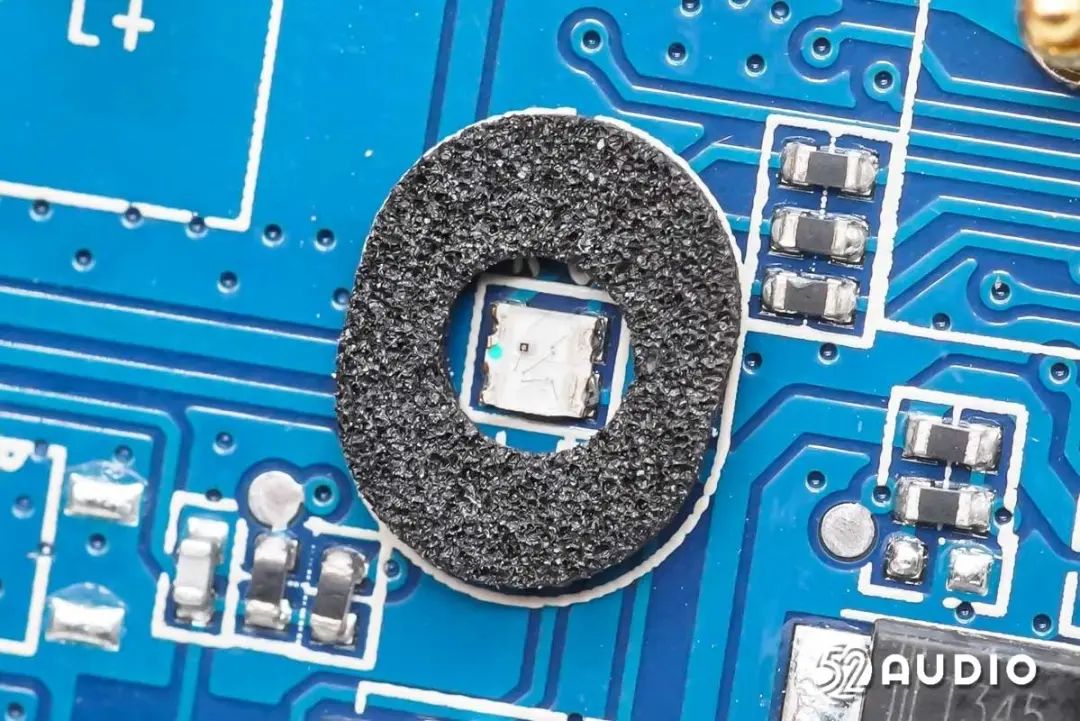

主板上的LED指示灯位置特写，上方覆盖密封泡棉。

主板上功能按键特写。

丝印AR1s 的霍尔元件，用于感知充电盒盖打开/闭合时的磁场变化（霍尔效应），通知充电盒控制芯片，进而告知耳机与已配对设备连接/断开，实现开盖即连功能。

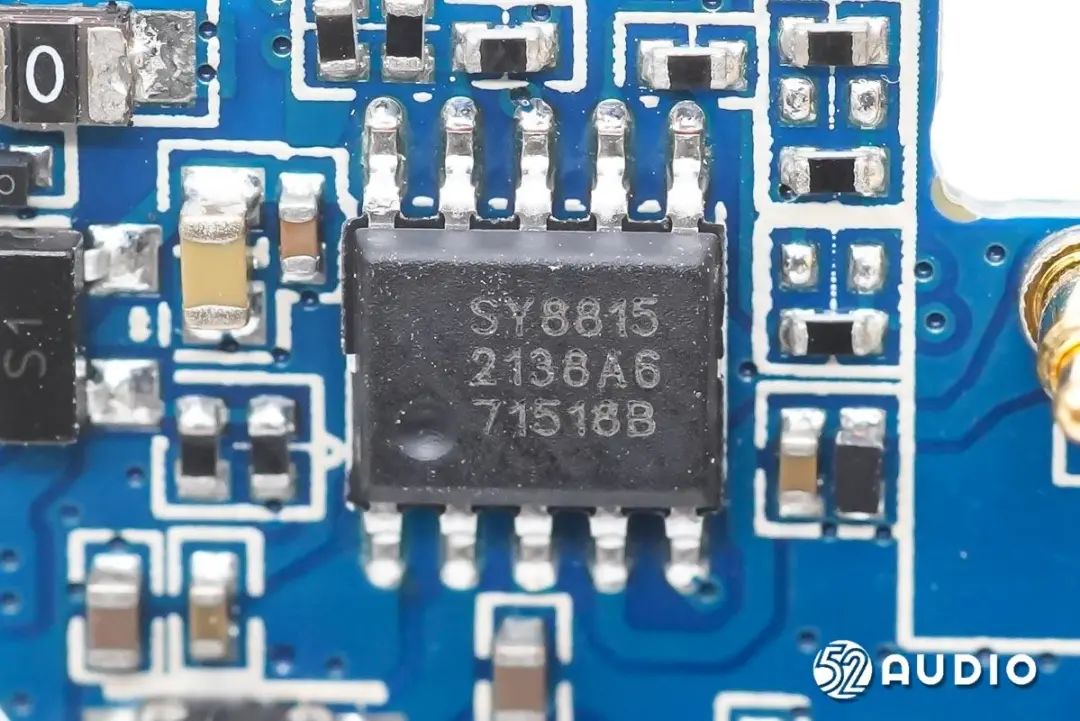

思远 SY8815是一款专为蓝牙耳机充电仓设计的充放电二合一芯片，采用ESSOP10封装。芯片内置最大充电电流1A的线性充电，采用高频同步升压，可以使用体积很小的电感。在0.1A的输出电流下，效率高达93%。



思远 SY8815 具备30V输入耐压，并具有过压保护功能，实际应用时无需外置过压保护IC，支持最大1A的充电电流，并且可由外置电阻配置。芯片提供4.2/4.35V电池版本，集成充电过压保护功能。



SY8815采用固定5.05V输出电压，最大输出电流500mA，轻松满足TWS耳机充电需求。内部集成的两路独立的输出限流开关，支持输出电流检测，轻载检测电流4mA。简化了耳机充电盒设计，无需取样电阻和单片机支持，也无需使用MOS管进行耳机充电管理，节省外围元件数量。同时具有极低的待机电流，可为充电仓提供超长的待机时间。



芯片内置完善的保护功能，支持输入过压、输出过流、短路、输出过压和芯片过热保护功能。支持EN引脚，并支持状态码输出，可由单片机进行充电盒电量显示，充满关机，耳机状态等指示，功能全面，可实现个性化多功能的充电盒设计。

思远 SY8815详细资料图。据我爱音频网拆解了解到，思远半导体的电源管理芯片目前已被漫步者、倍思、猛玛、万魔、233621、传音、魔宴、创新科技、一加、小米、OPPO、realme、魅族、百度、网易、JBL、哈曼、联想等国内外知名品牌采用。

一颗功率电感特写。

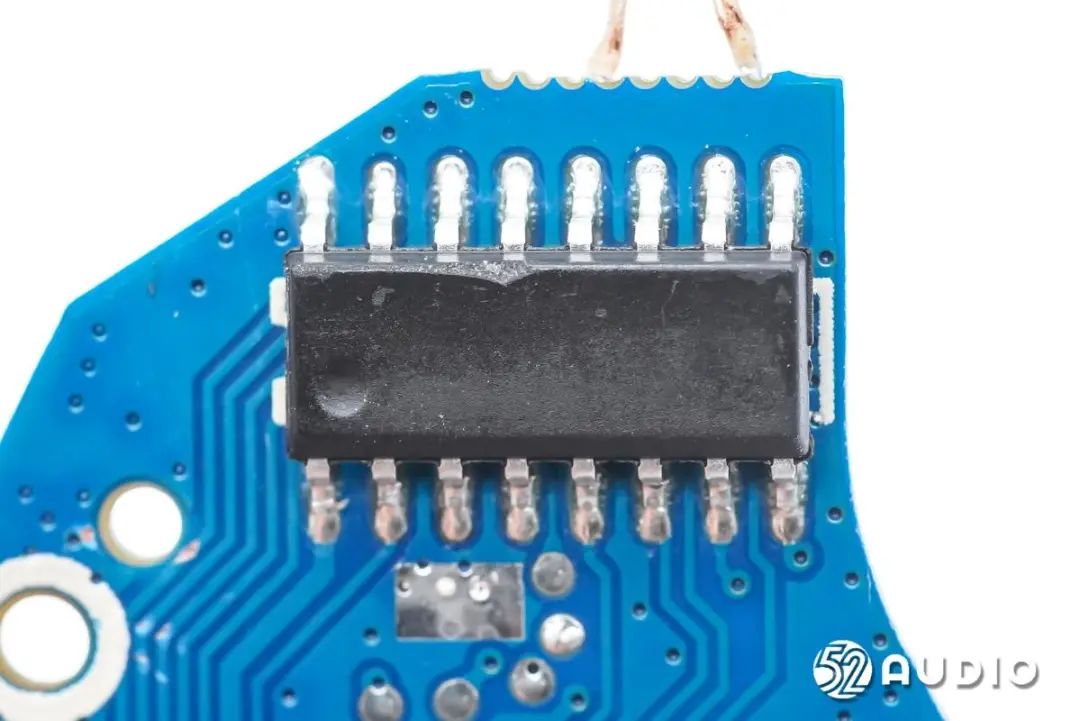

一颗没有标注信息的单片机特写。

耳机拆解

沿外壳合模线拆开耳机腔体。

 电池和扬声器通过导线与耳机主板连接。

主板按照耳机腔体结构裁割成型，贯穿固定于耳机柄和后腔内部。

分离电池单元结构。

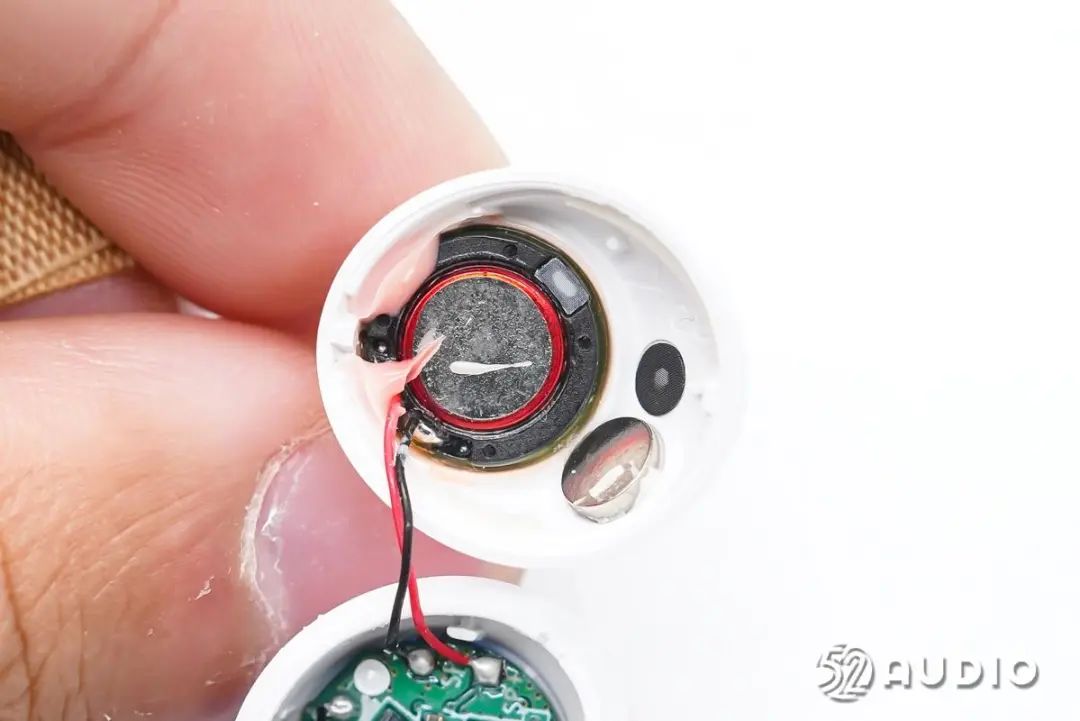

扬声器单元通过胶水固定在前腔壳体内部。

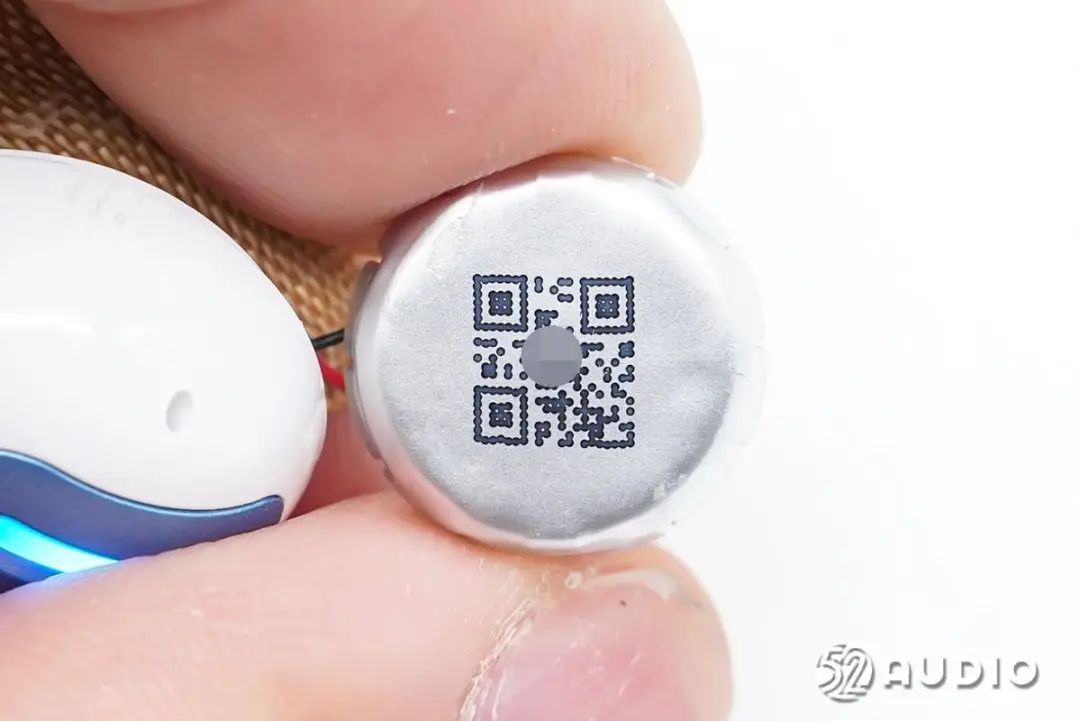

电池正面丝印二维码。

耳机采用软包扣式电池，型号：1240，额定电压：3.7 V，额定容量：45 mAh/0.167 Wh。

卸出扬声器单元。

耳机前腔壳体内侧结构一览，调音孔均粘贴防尘网。

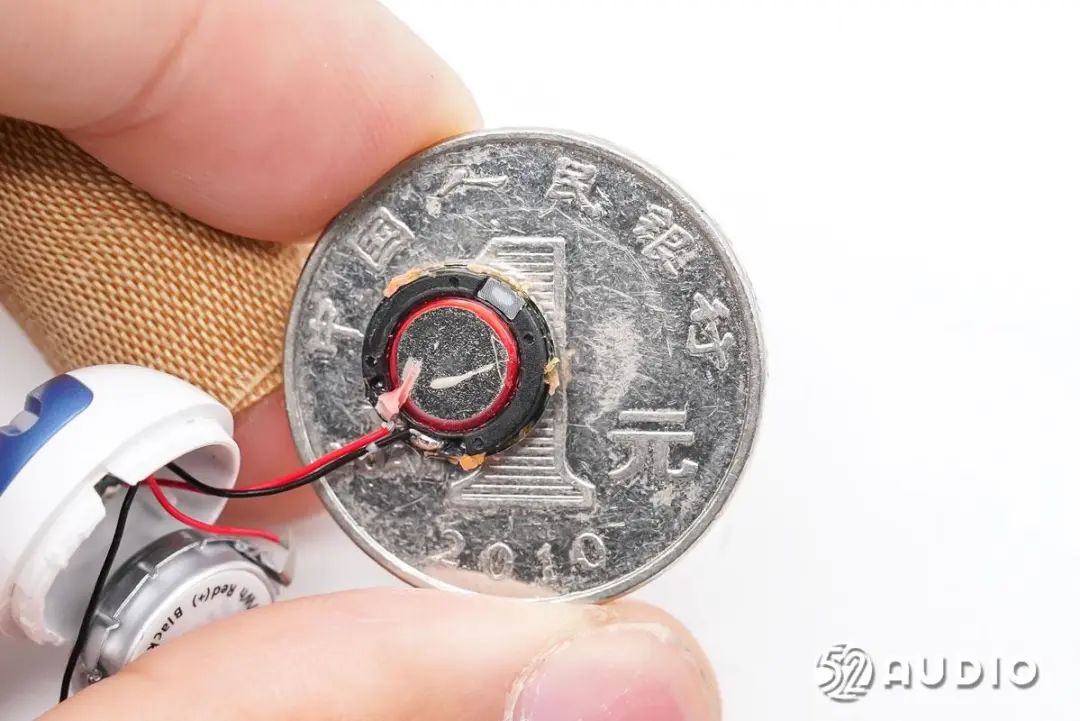

 扬声器单元与一元硬币大小对比。

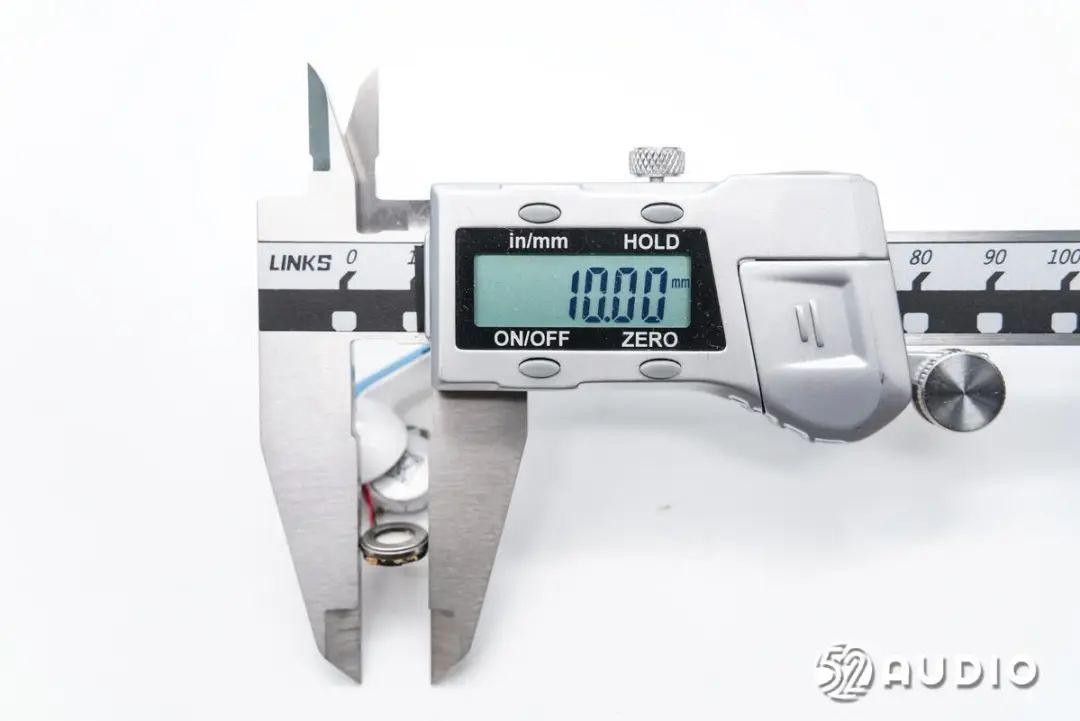

经我爱音频网实测，扬声器单元直径大小约为10.00mm 。

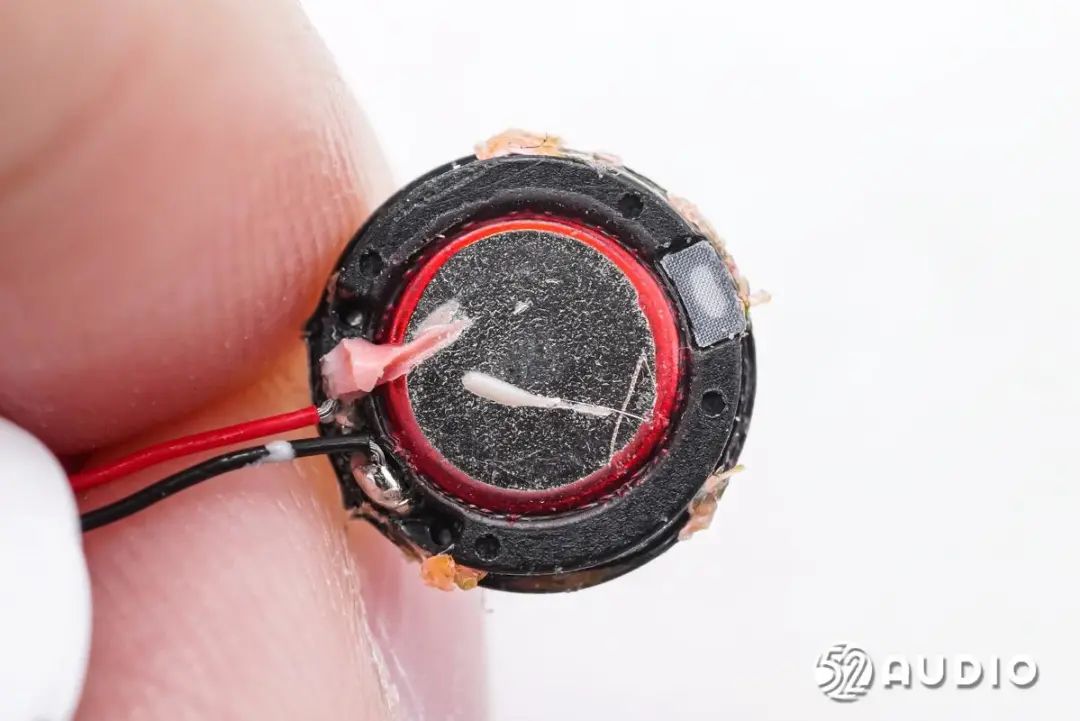

扬声器单元背面特写。

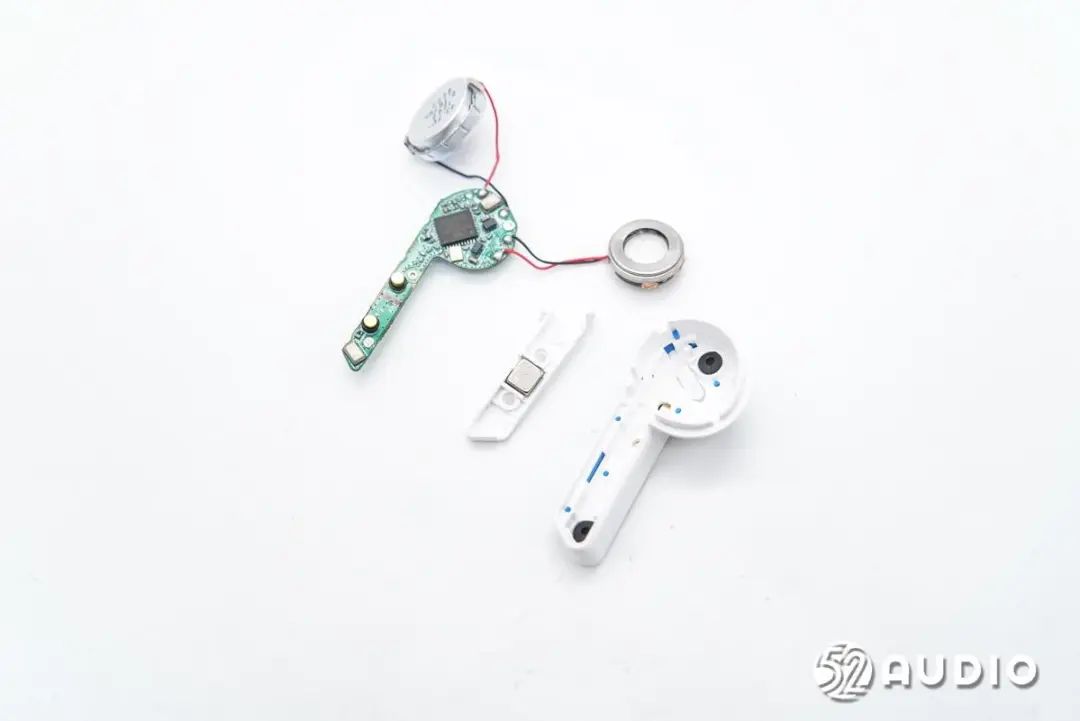

分离后腔内部元器件。



耳机柄内设置有用于耳机吸附的磁铁。

耳机柄内侧结构展示。

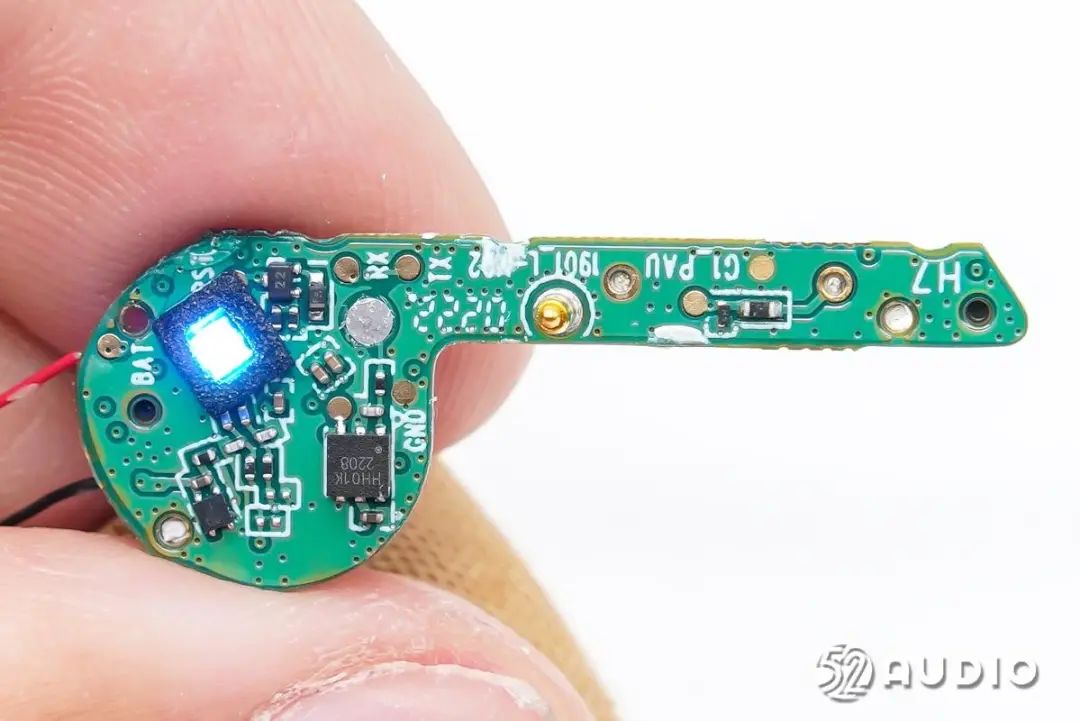

耳机主板单元正面电路结构一览。

耳机主板单元背面电路结构展示。

连接蓝牙天线的金属顶针展示。

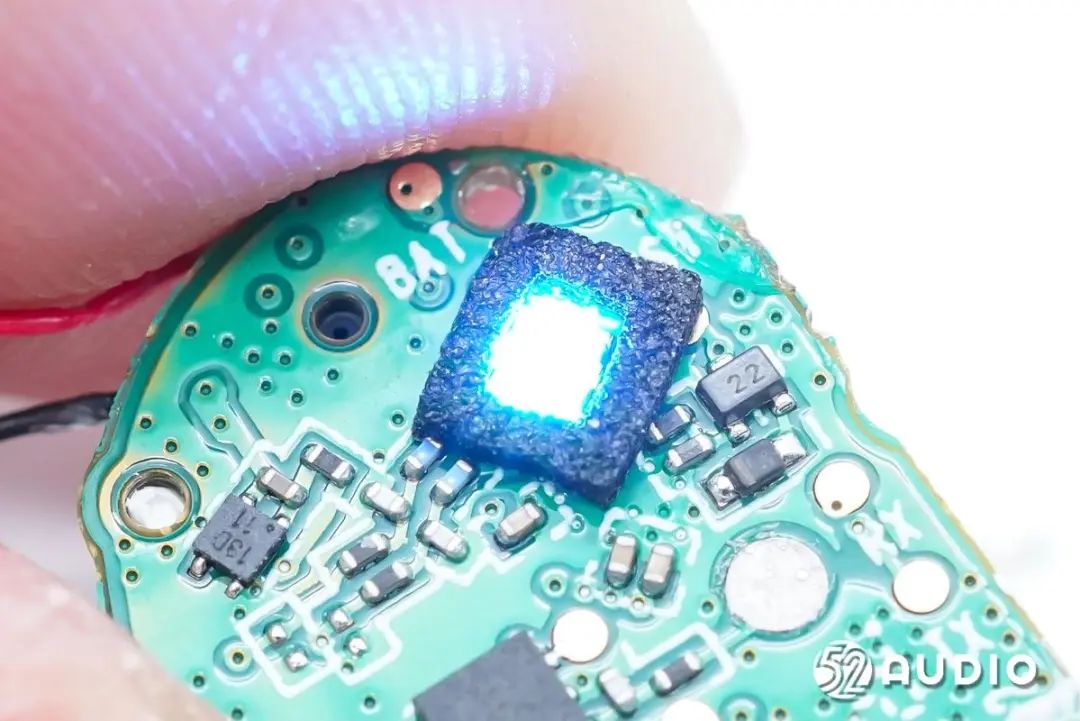

耳机指示灯特写，通过不同颜色反馈蓝牙配对和充电状态。

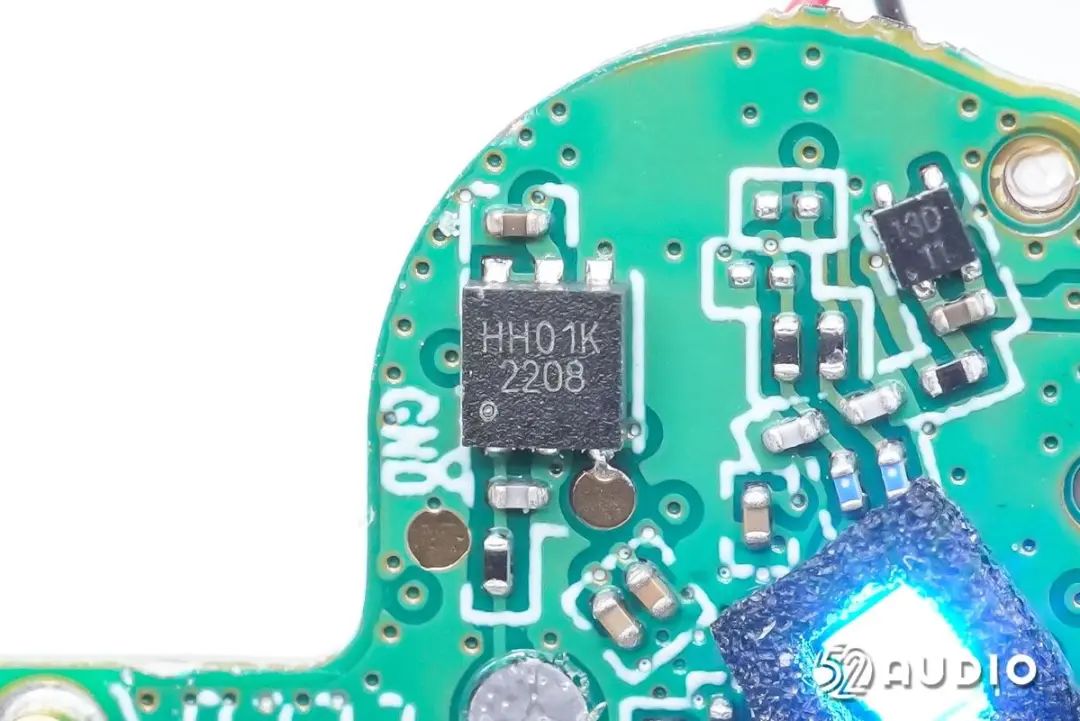

丝印 HH01K 的触控检测IC 。

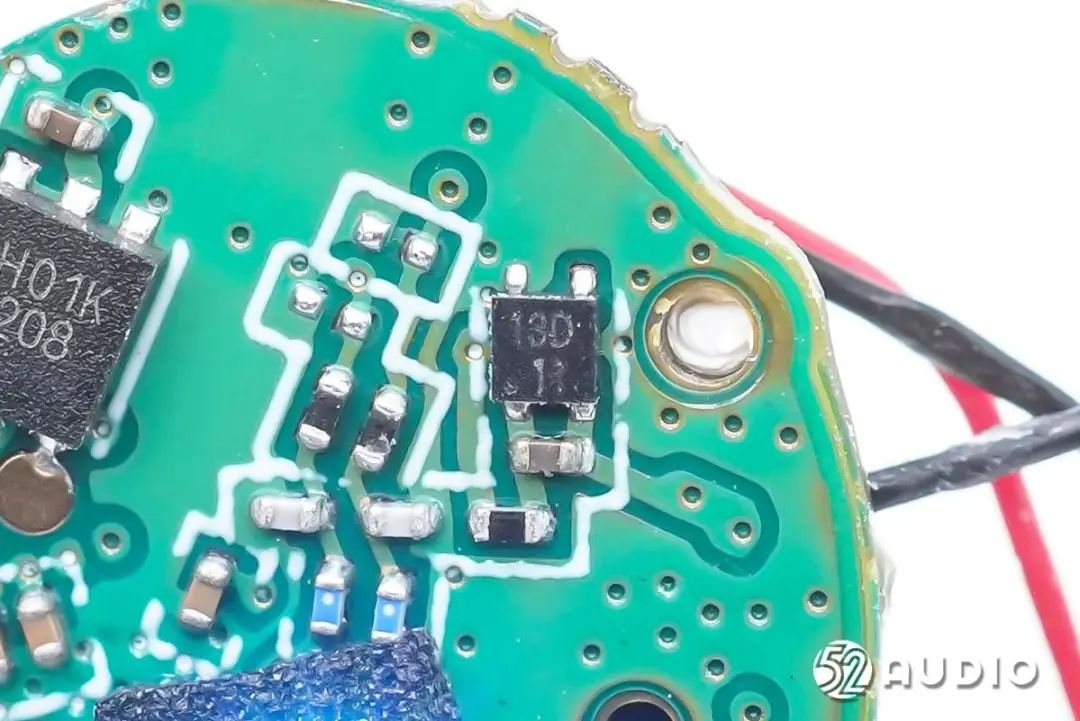

WINSEMI稳先微WSDF13D2N2H的锂电保护芯片，保护单节可充电锂电池不会因为过充电压、过放电压、充电过流、放电过流以及短路等情况而损坏；系统外围电路简单；内置MOSFET管等效电阻典型值为52mΩ；采用非常小的DFN1x1-4的封装，适合应用于空间受限的锂电池应用。

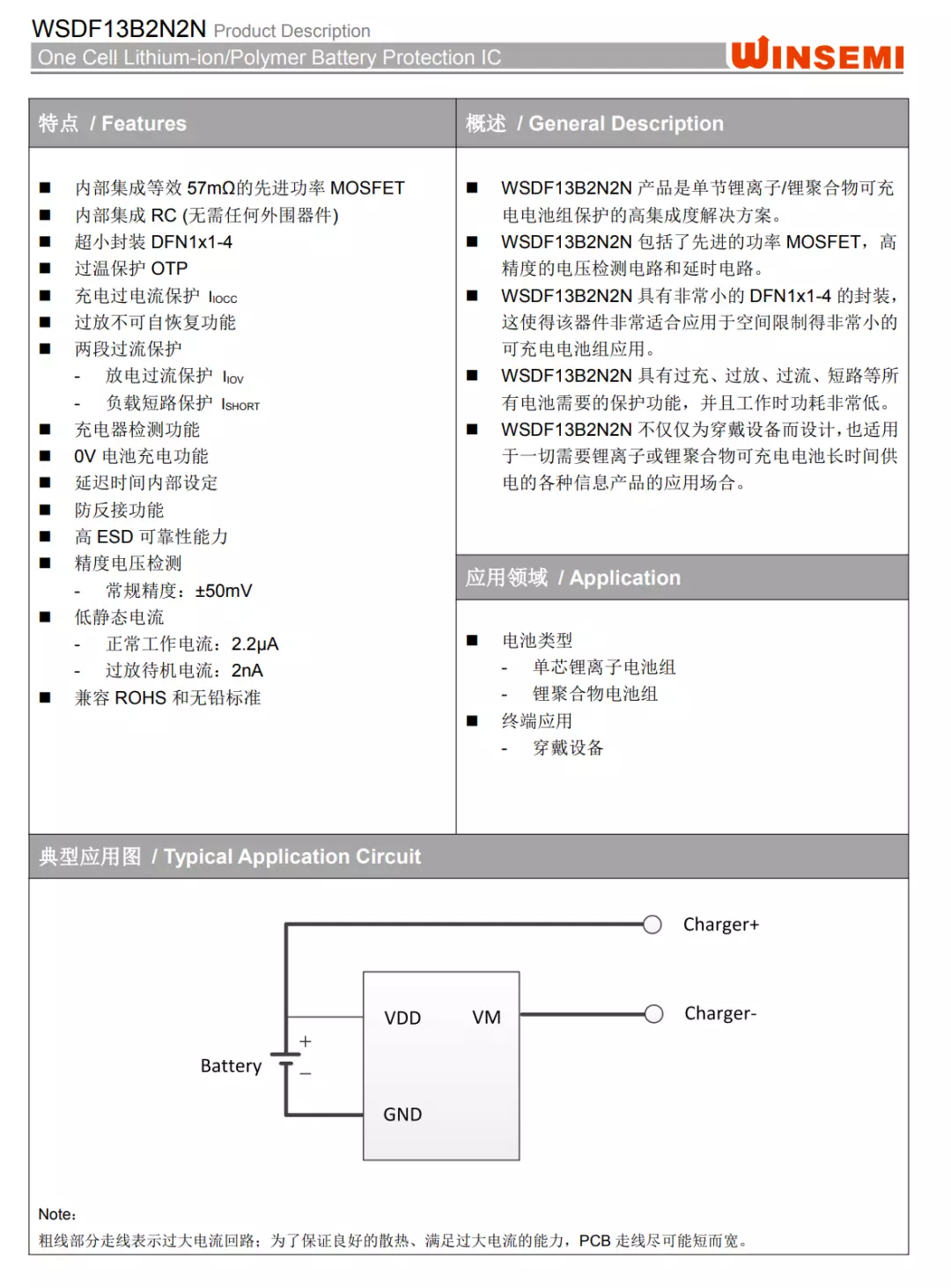

WINSEMI稳先微WSDF13D2N2H详细资料图。据我爱音频网拆解了解到，目前已有FIIL、QCY、绿联、漫步者、荣耀、魅族、传音、公牛等多个品牌旗下的TWS耳机产品采用了稳先微锂电保护芯片。

镭雕2203 GX15 的拾音麦克风特写。

主板上为耳机充电的两颗金属触点特写，底部固定橡胶圈密封。

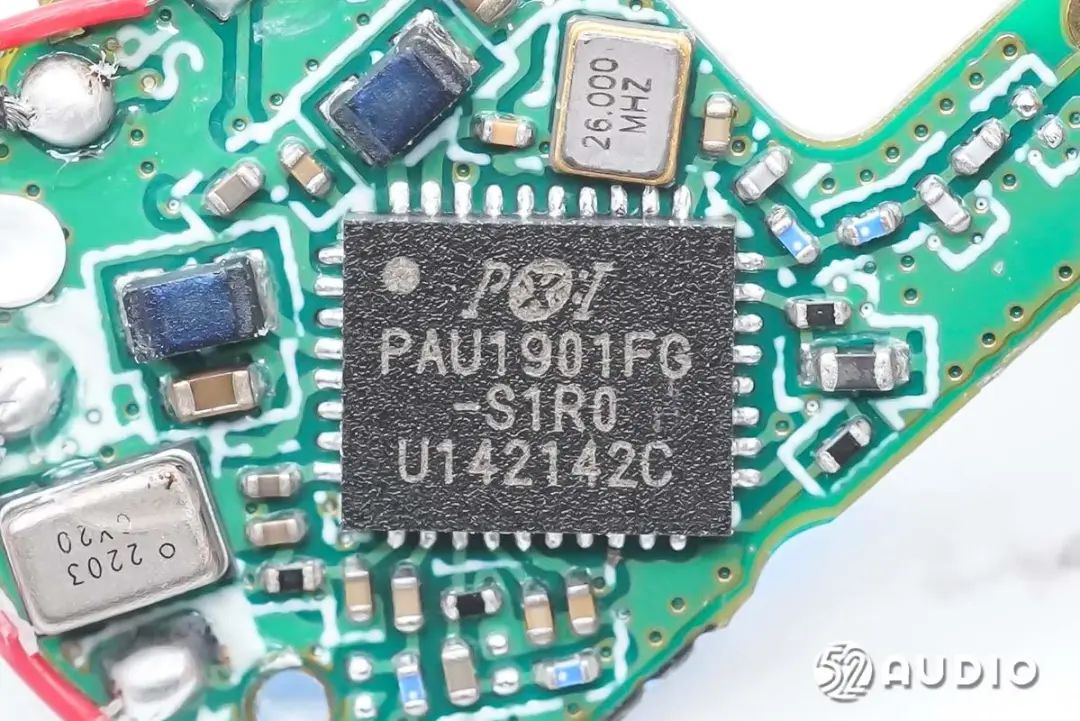

PIXART 原相 PAU1901FG 蓝牙音频芯片，支持蓝牙5.2，支持立体声，支持两路麦克风。

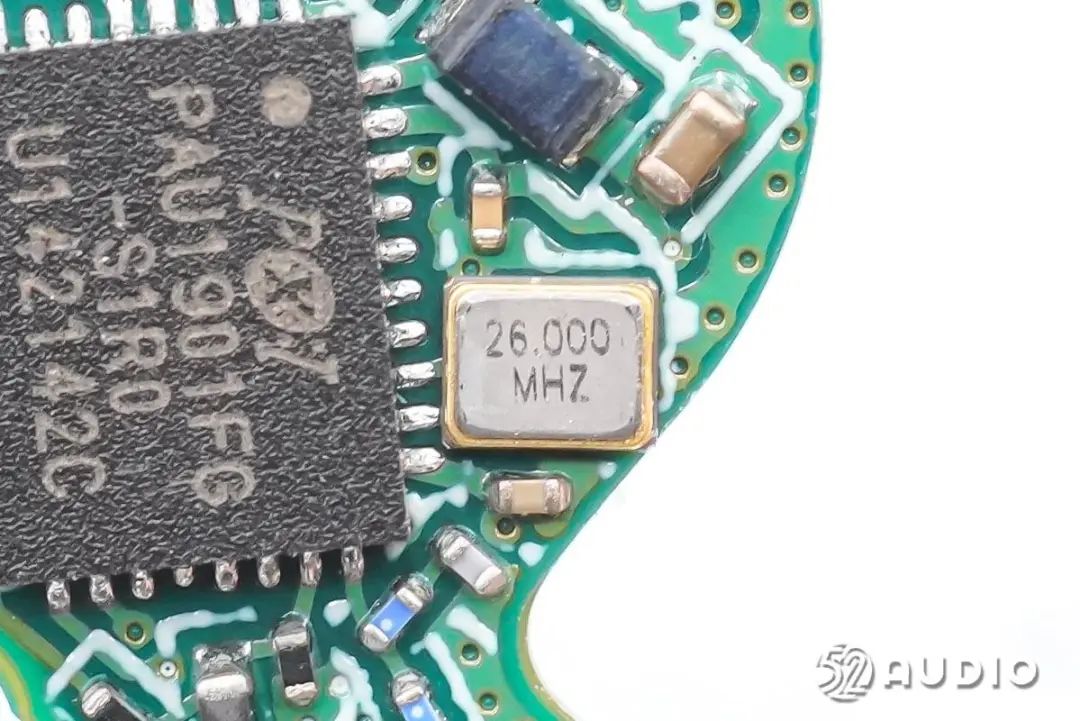

26.000 MHZ 晶振特写，为蓝牙音频提供时钟。

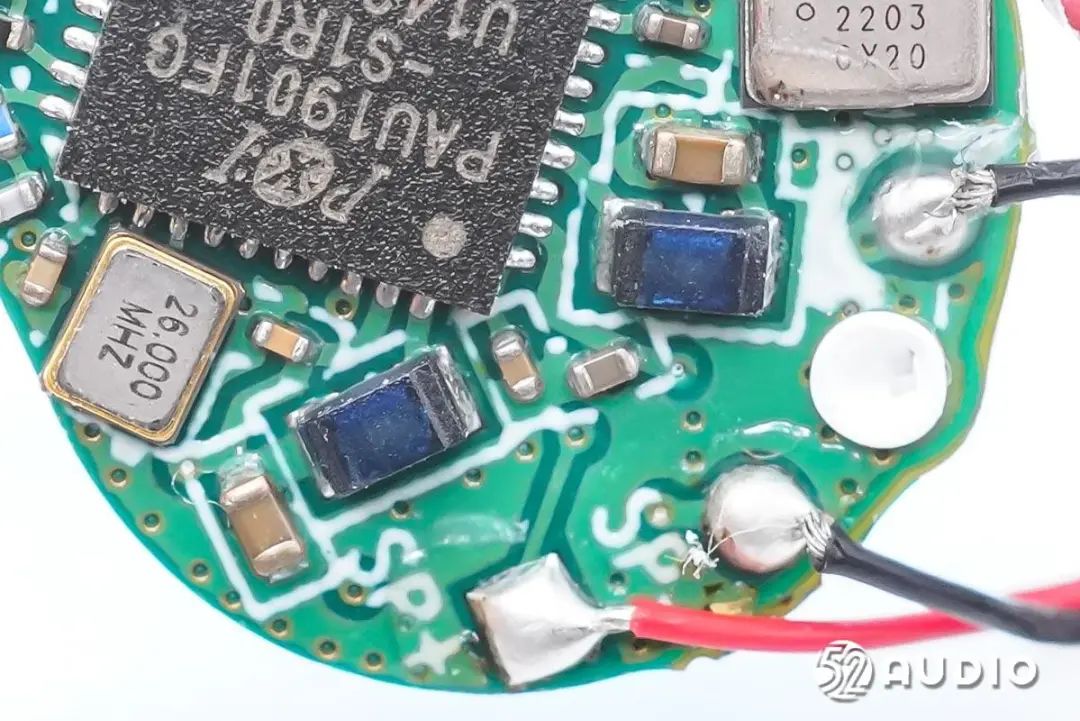

两颗功率电感特写。

镭雕2203 GX20 的 MEMS 降噪麦克风特写。

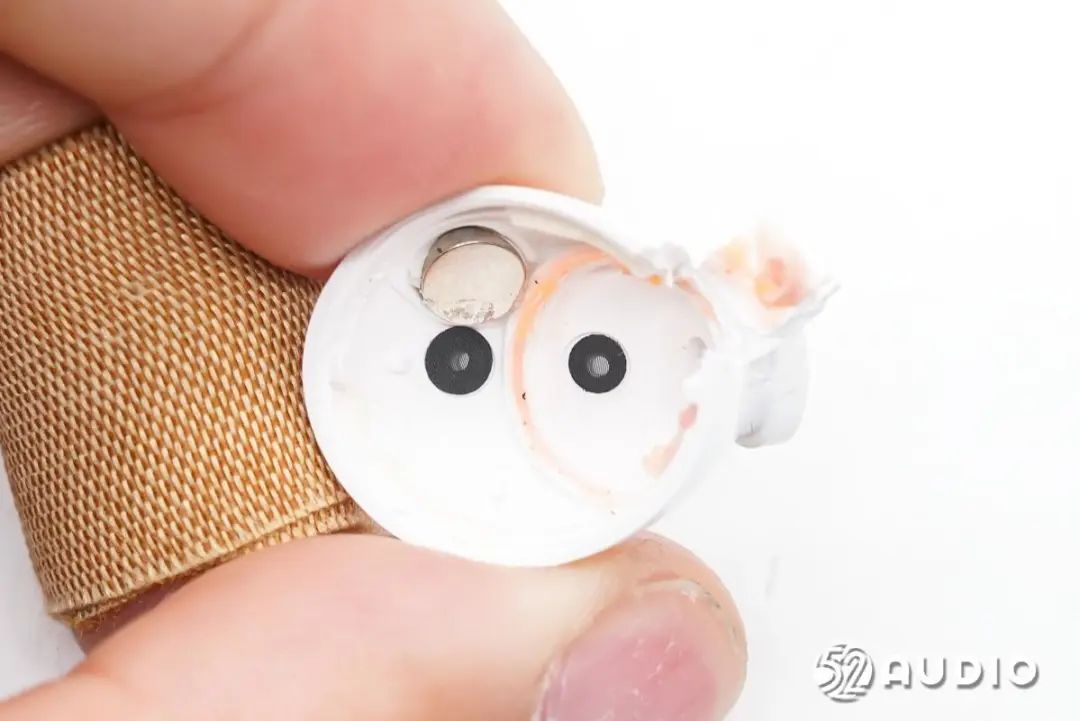

耳机柄壳体内侧对应降噪麦克风的密封结构特写。

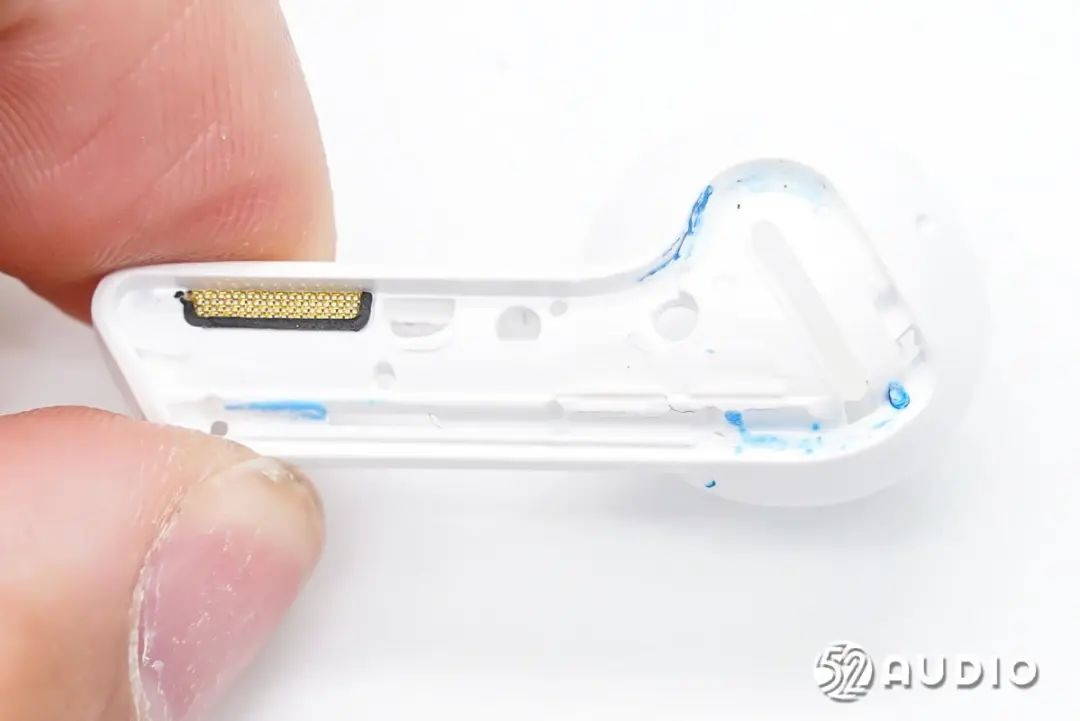

耳机柄壳体内侧对应拾音麦克风的密封结构展示。



耳机壳体内部蓝牙天线的触点特写。

 卸出蓝牙天线壳体。

耳机柄壳体内侧结构一览。



耳机柄盖内侧蓝牙天线结构展示。

QCY G1电竞游戏耳机拆解全家福。

总结

QCY G1电竞游戏耳机在外观上采用红白蓝三色的撞色设计，搭配高达元素，机械电竞风满满且极具辨识度。耳机采用入耳式设计，柄盖上由印有文字的蓝色柄盖进行装饰，带有长条蓝色装饰指示灯。充电盒采用多边形星舰飞船造型，红蓝配色，科技蓝能量灯条加以装饰，与耳机相互呼应，RGB 灯氛围感十足，整体佩戴格外引人注目。



而在内部结构上，QCY G1电竞游戏耳机同样诚意十足，充电盒座舱底部设置有无线充电线圈支持无线充电，采用Type-C电源输入接口，配备450 mAh 容量软包锂电，设有单独电池电路保护板，搭载TPS 思远 SY8815 电源管理芯片实现电源电路保护，支持输入过压、输出过流、短路、输出过压和芯片过热保护功能。采用伏达 NU1680无线充电接收芯片实现无线信号的收发。



耳机方面采用额定容量为 45 mAh 的钢壳扣式电池，搭载10mm大尺寸动圈单元，采用PIXART 原相PAU1901FG 蓝牙音频芯片进行整机控制，支持蓝牙5.2，支持立体声，支持两路麦克风。配备两颗MEMS麦克风进行精准降噪拾音。
