2021年12月，一直与苹果保持密切合作的大品牌belkin贝尔金推出了一款三合一磁吸无线充电板WIZ016，这款产品在苹果官网售价高达1098元，满足苹果新机用户的高端选购需求。 值得一提的是，这款新推出的充电产品，是目前市面上唯一一款支持iWatch S7快充的多合一产品。

作为一款三合一磁吸无线充电板，自然是支持苹果的iPhone 12/13系列手机、耳机以及手表同时进行无线充电，而且由于内置的是苹果MFM认证MagSafe无线充模块，可以让手机获得和苹果原装配件一样的15W无线充功率。下面就对这款产品进行详细拆解，看看实际用料做工如何。

一、贝尔金三合一无线充电板外观

包装盒正面印有belkin品牌logo、产品名称、外观图以及三大卖点，最下方印有苹果MFM认证标识。

背面印有产品描述、可适配设备和商家信息。

可适配设备包括iPhone 12系列、iPhone 13系列、AirPods Pro、带无线充电盒的AirPods（二代）、AirPods无线充电盒以及Apple Watch全部型号。

包装内含充电板、充电器和说明书，充电板外套塑料袋防尘。

适配器采用跑道造型设计，顶部凹印贝尔金品牌logo，另外自带DC输出线缆。

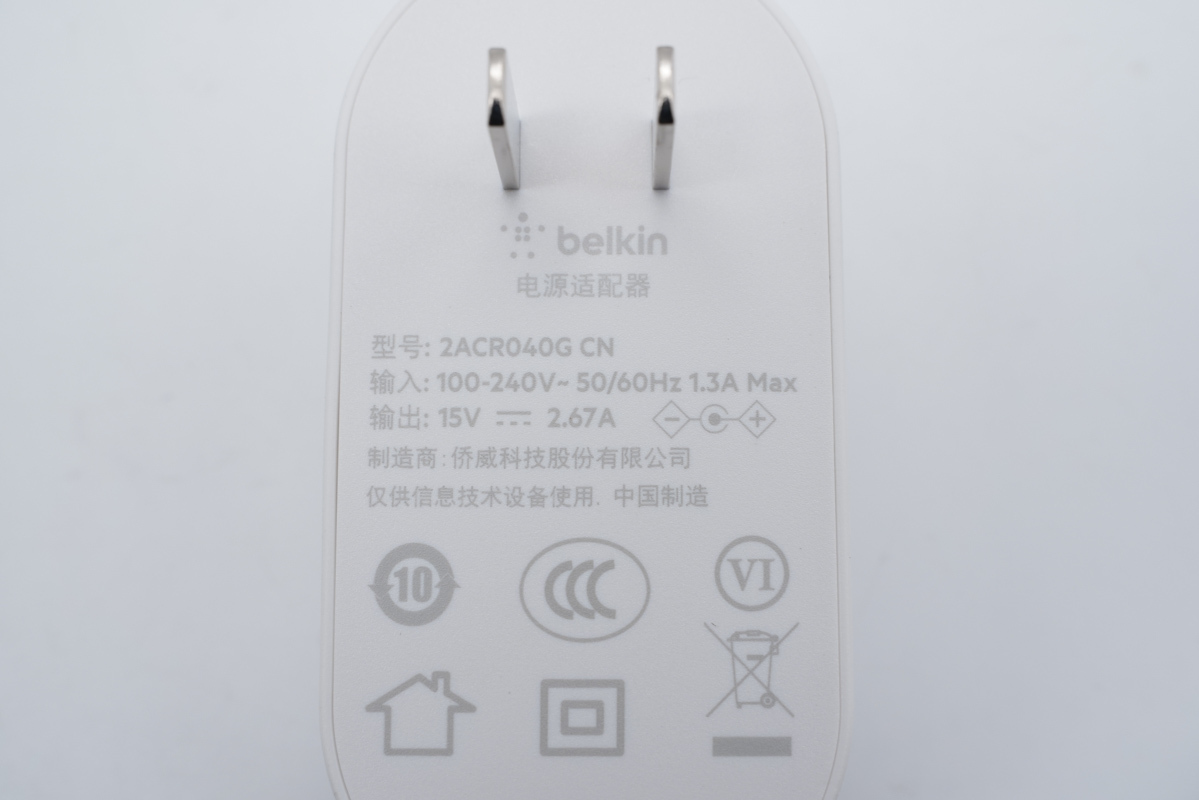

充电器输入端外壳上标注有参数

型号：2ACR040G CN

输入：100-240V~50/60HZ 1.3A

输出：15V2.67A

制造商：侨威科技股份有限公司

适配器已经通过了3C认证和VI级能效认证。

线缆使用橡胶圈捆扎，输出端是DC圆头。

贝尔金这款充电板机身造型扁平，顶面以及侧身采用硅胶材质，触摸手感非常好，也凸显了产品很有档次。

板子顶面左、中、右区域分别用于给手机、耳机和手表进行无线充电。

左侧是直接嵌入一个磁吸无线充电器，交界处紧密没有缝隙，做工很好。

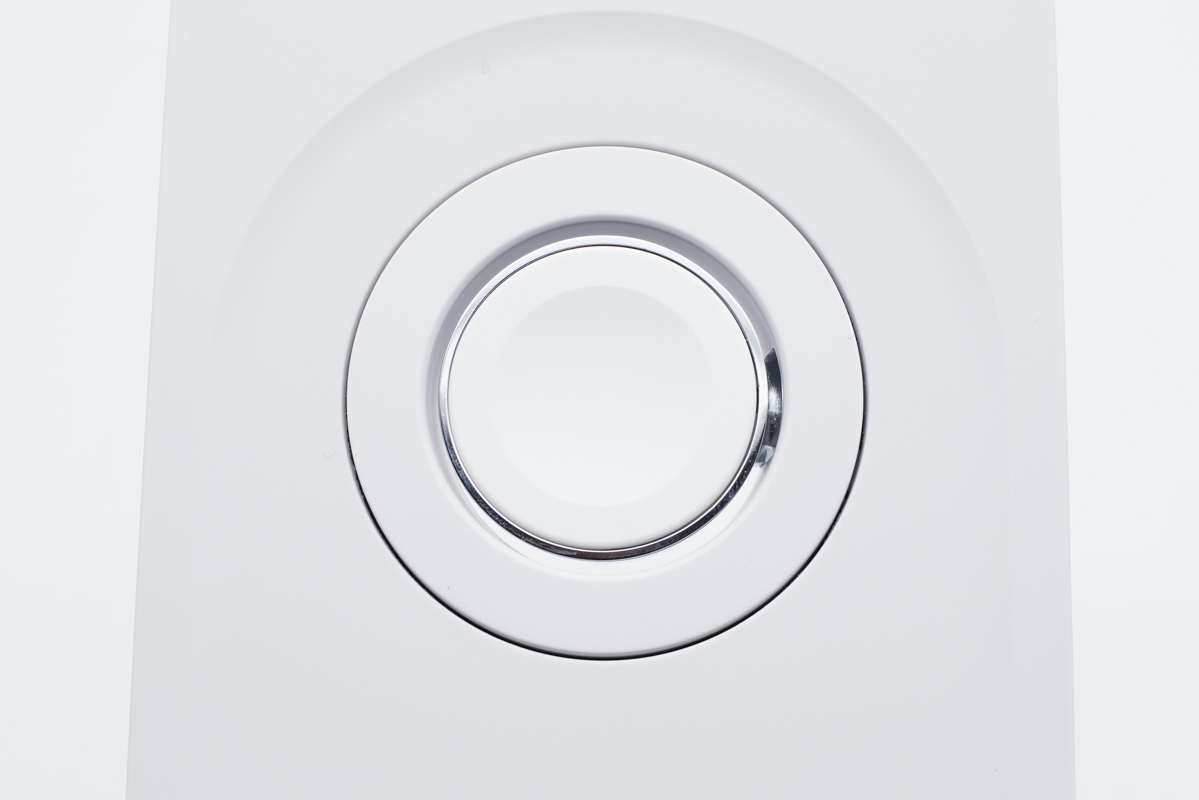

耳机无线充区域内凹，避免滑落，边缘处设有一颗指示灯。

右侧镂空安置手表磁吸充电板，可摆动设计，使Apple Watch能横置或立式进行无线充电。

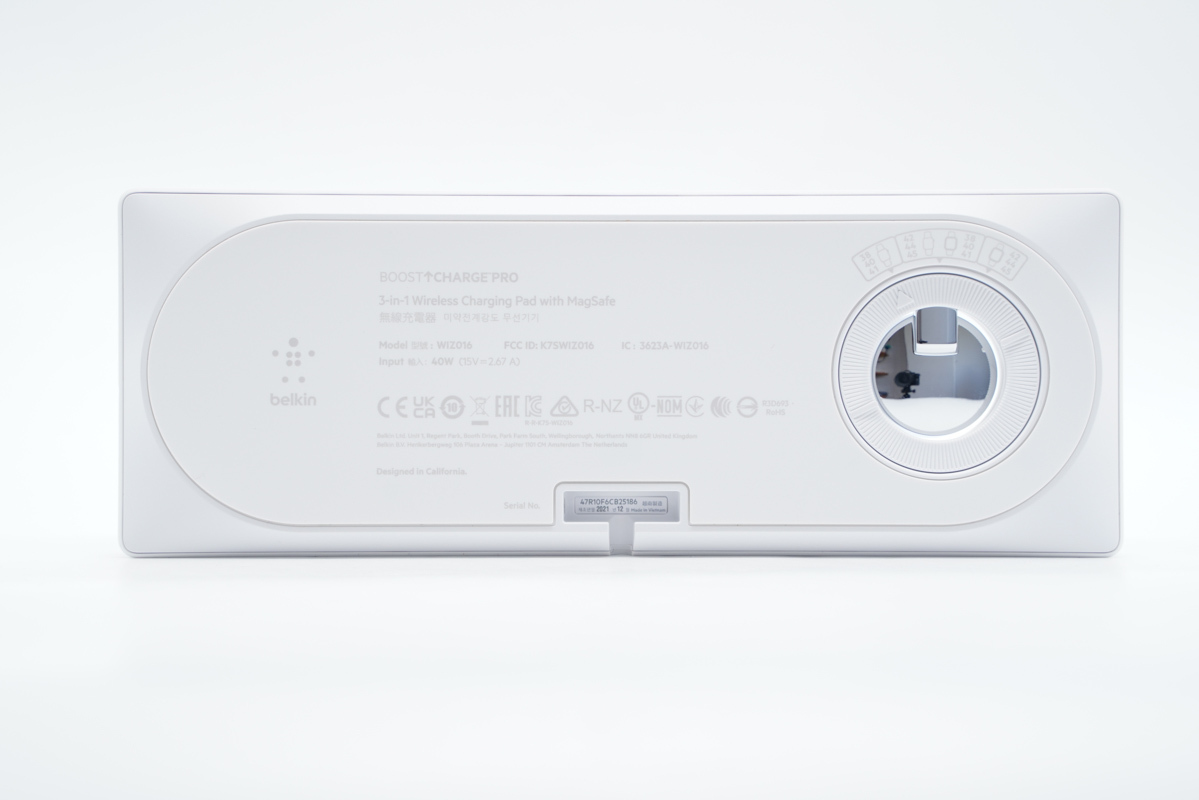

底部外壳上贴有防滑垫，并印有产品参数

型号：WIZ016

输入：40W（15V2.67A）

产品已经通过了CE、EAC、KC、NOM、NYCE、RoHS等认证。

输入端设有T型凹槽，匹配适配器直角DC圆头，可隐藏插头成为一个平面，且插头固定不受拉扯，供电更稳定。

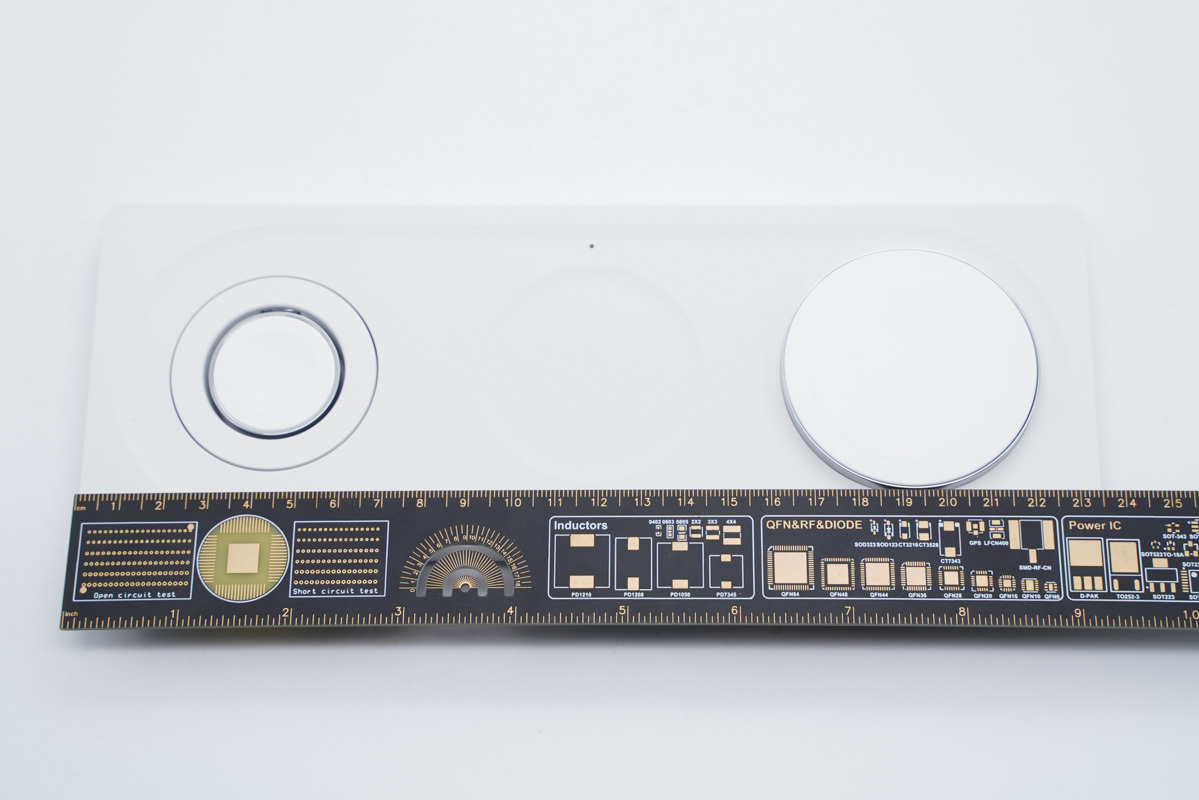

测得充电板机身长度约为23.5cm。

宽度为86.55mm。

厚度为16.12mm。

充电板拿在手上的直观感受。

净重约为473g。

产品一大优点便是可以支持苹果全家桶同时进行无线充电。

并且可以激活苹果iPhone 12/13系列手机的磁吸充电动画。

测得给苹果全家桶同时进行无线充电时的输入功率为19.47W。

二、贝尔金三合一无线充电板拆解

撕掉防滑胶垫可以看到外壳采用六颗螺丝封装。

拆掉螺丝即可打开外壳，两侧的无线充模块通过连接中间的PCB板取电，边缘设有配重铁提升产品重量，避免滑动。

磁吸模块以及PCB板均采用螺丝进行固定。

拆掉螺丝取出PCB板和磁吸模块，板子正面覆盖屏蔽罩。

拆掉屏蔽罩，板子中心镂空，旁边还有两个小的屏蔽罩。

方形屏蔽罩下是一颗电感，左边降压芯片上贴有蓝色导热垫。

长方形屏蔽罩下设有一块黑色小板，板子上设有手表磁吸无线充电路。

手机无线充模块连接导线注胶加固。

另一面固定耳机无线充电线圈，并配有热敏电阻进行温度监控

DC输入母座特写。

输入滤波电感特写。

两颗深圳谷峰G16P03 PMOS管，耐压30V，用于输入保护。

MPS MP2315同步降压转换器，输入电压最高24V，最大输出电流3A，为耳机无线充降压供电。

10μH合金降压电感。

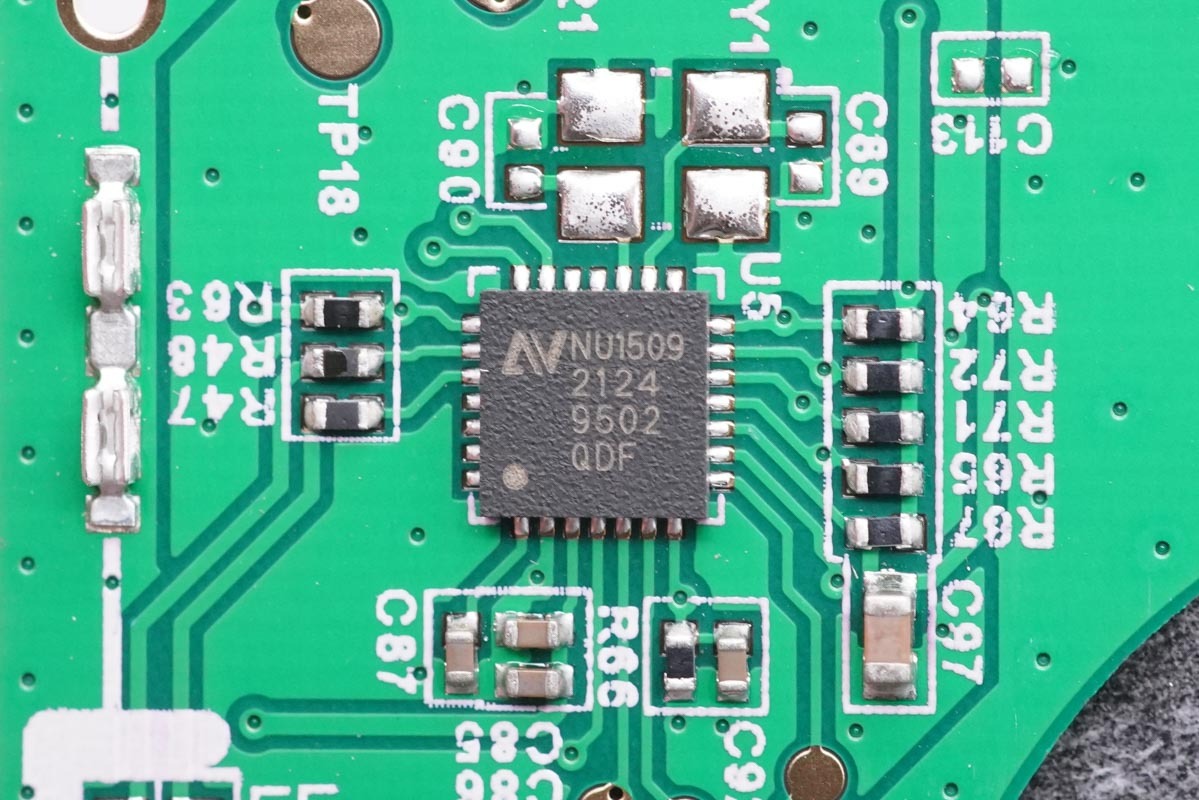

AirPods无线充电发射端控制芯片采用伏达半导体NU1509，集成了ARM-M0内核，涵盖了高精度的FOD算法，符合WPC1.2.4 EPP协议，控制高精度的PWM输出，支持LED充电状态指示，内置快充协议，并且支持完善全面的保护功能，满足各种客户的定制化需求。

伏达NU1509详细资料。

通过拆解了解到，伏达半导体的无线充方案还被小米MIX4手机专用100W立式风冷无线充电器、小米80W帆船风冷无线充、小米55W立式风冷无线充电器、小米智能追踪式无线充、小米30W立式风冷无线充电器、mophie Charge Stream Pad Mini无线充电器、紫米20W无线快充车载支架等品牌的数十款产品采用。

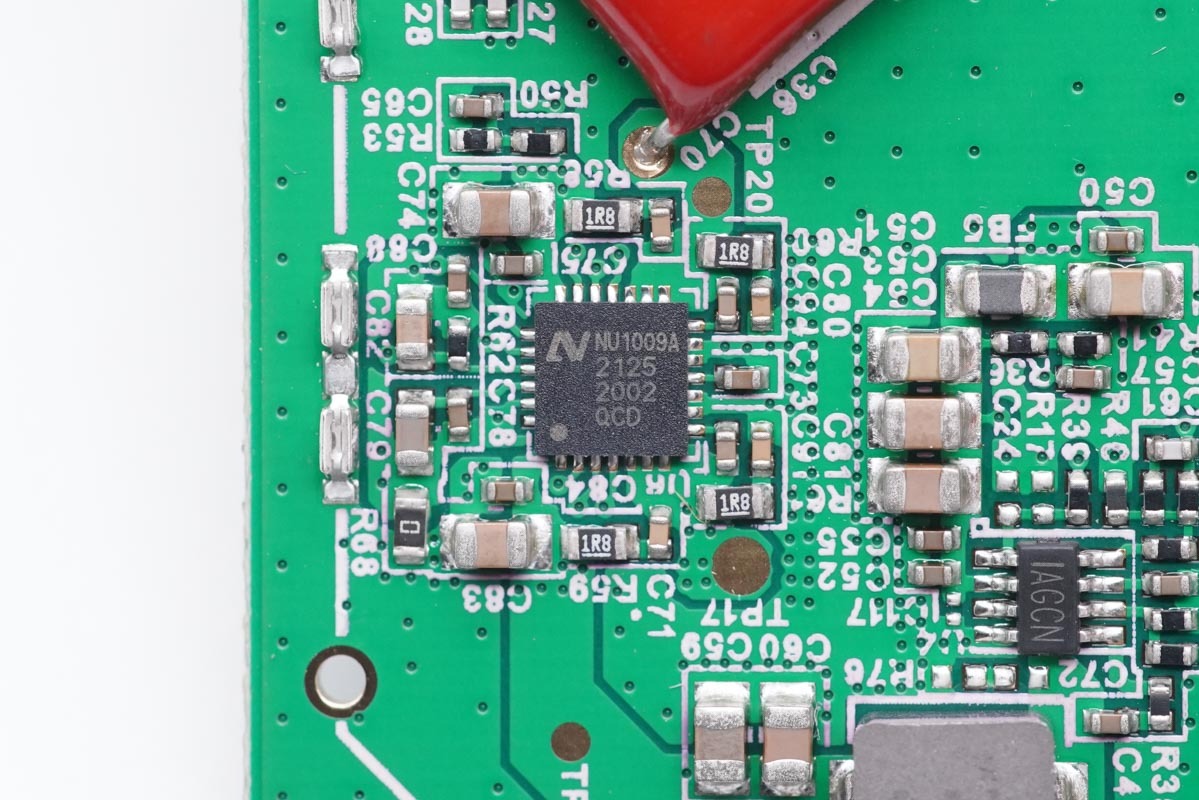

伏达半导体NU1009A，集成功率级全桥MOS管，用于无线充电发射，内置开关稳压及LDO为主控IC供电，且内置高精度电流检测和解调以及I2C通信，集成完善的保护功能。

伏达 NU1009A 详细资料。

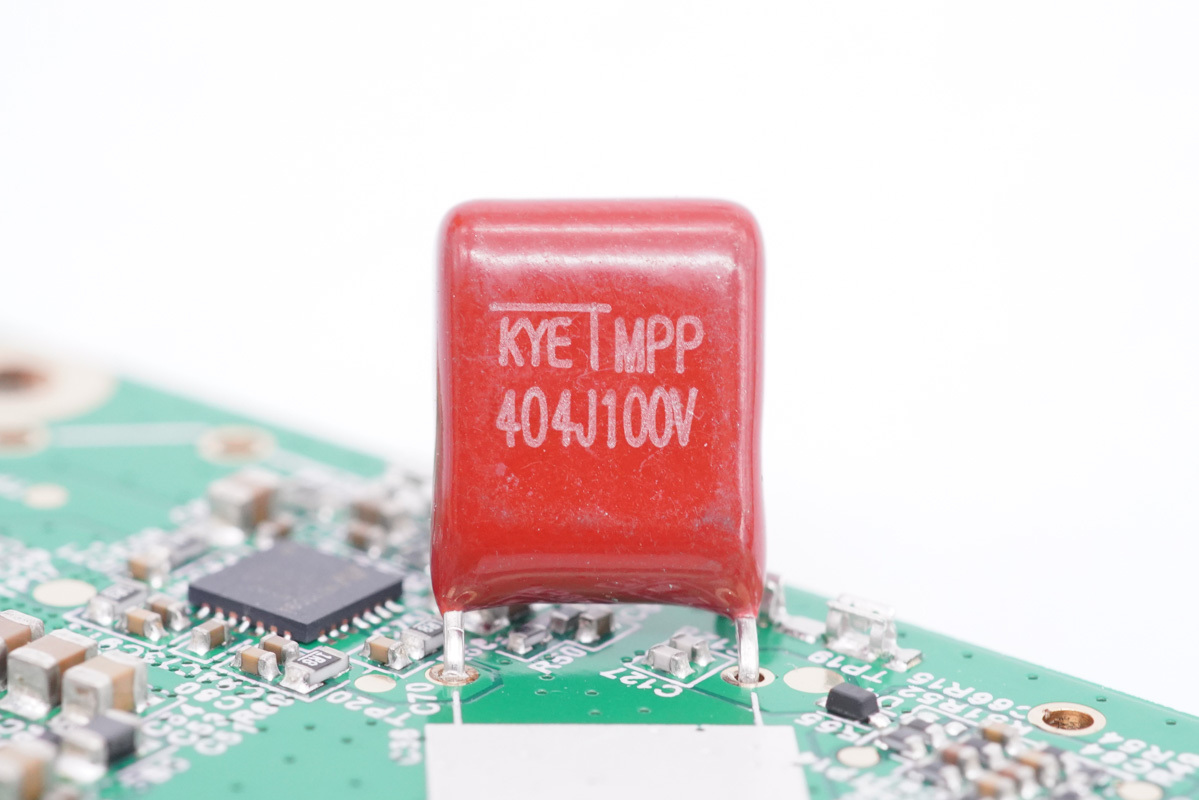

科雅KYET MPP无线充专用薄膜电容，0.4μF，100V耐压。

两颗LED指示灯特写。

热敏电阻特写。

无线充电线圈绕制紧密。

手机无线充模块采用的是苹果MFM认证MagSafe无线充电模块，充电头网已经详细拆解过多遍，这里就不再拆了，可点击链接查看往期拆解。

另外一路MP2315，降压为手表无线充模块供电。

滤波电感特写。

黑色小板上的无线充方案与充电头网此前拆解苹果Watch Series 7原装磁吸无线充器的一模一样，也就是说手表无线充部分也完全是苹果原装的。

小板正面中心处是一颗降压控制器，STM32L433RC，超低功耗单片机，内置80MHz ARM M4处理器，内置256KB 存储器，支持USB连接和LCD液晶屏幕驱动。

另一面设有调压器件。

丝印338S00810-A0的定制芯片，用于无线充电电压调节，下方电感配合芯片进行电压调节，有多颗电容进行滤波及谐振。

手表无线充正面塑料板拆下，内部大量注胶成一个整体。

线圈上贴有一层感应线圈。

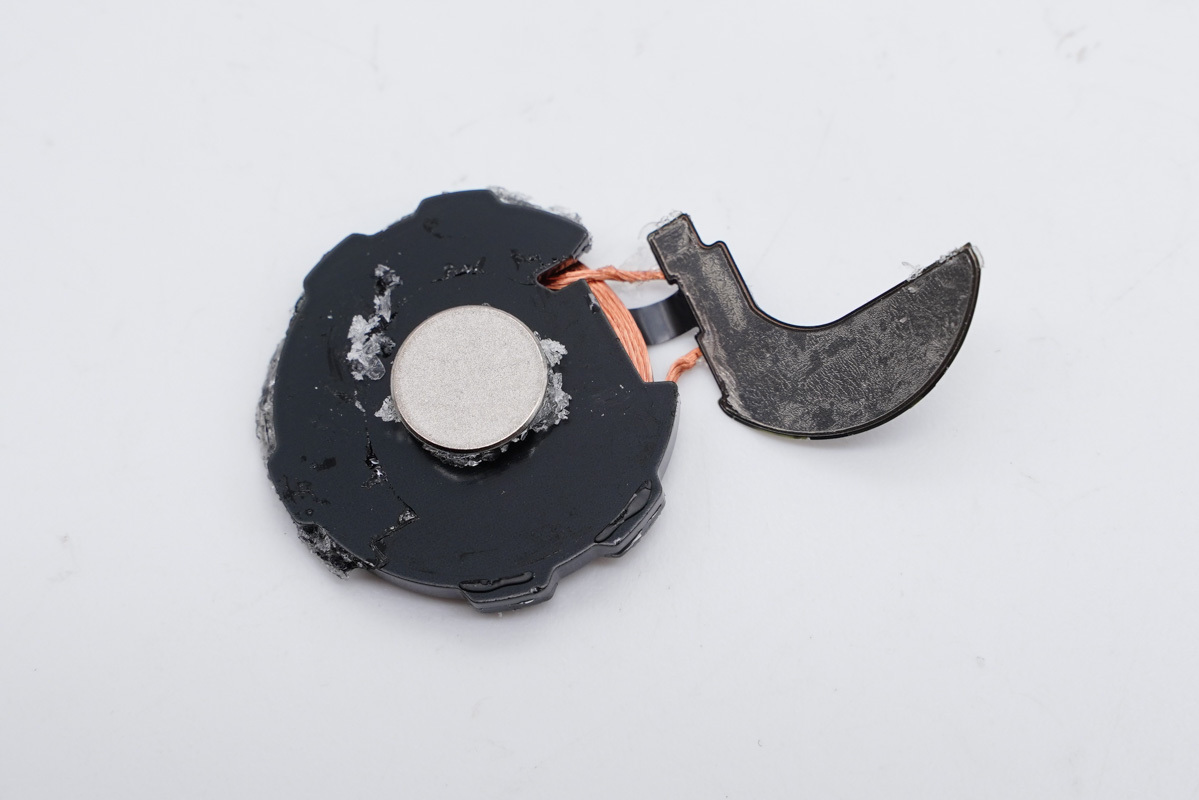

将无线充电线圈和电路板挖出。

小板是没有元器件，主要用来联通无线充电线圈。

手表无线充电线圈采用利兹线绕制。

全部拆解完毕，来张全家福。

拆解总结

贝尔金这款三合一磁吸无线充电板主打苹果全家桶同时无线充电卖点，外出一天回到家里将设备随手一放即进行充电，使用十分方便。而且通过拆解发现，手机、手表无线充模块均为苹果原装，因此不仅质量可靠，iPhone 12/13、Apple Watch也能获得和苹果原装配件一样的磁吸充电效果。

此外拆解发现PCB板上还设有耳机无线充电电路，采用伏达半导体NU1509+NU1009A无线充方案，集成度高，并具备完善的保护功能，满足各种客户的定制化需求。Belkin这款三合一磁吸无线充电板，也是由伏达半导体提供的整套PCBA设计并交付出货。伏达除了提供单芯片方案，还拓展到高端定制、开发服务，竞争力非同一般。
