无线充电发射芯片
NU17112A
NU17121 是一款符合 Qi2 标准的高效率、高集成度无线充电发射器芯片。该器件集成了低导通电阻全桥场效应管及其栅极驱动器、32 位 36MHz MCU 内核、8KB SRAM 与 128KB Flash,以及支持 TCPC/PD/BC1.2/QC/FCP/SCP 的快速充电模块。NU17121 整合了电源系统的所有关键功能,包括低电磁干扰场效应管驱动器、用于外部谐振电容开关的自举电路、4.8V/3.3V/1.5V LDO 及 5V 降压转换器电源、高精度电流检测等。栅极驱动器的可控压摆率/死区时间与 PWM 频率抖动功能可进一步降低系统电磁干扰。NU17121 支持 FSK 通信、多通道 ASK 解调、Q 因子检测及基于功率损耗的异物检测,并通过 I2C 与 UART 接口与外部设备通信。芯片还具备欠压锁定、过压保护、过流保护及热关断保护功能。
关键指标
特性

• Qi2无线充电标准认证

• 输入电压范围:3V至23V(NU1712X系列)

• 32位36MHz MCU内核,8KB SRAM,最高128KB Flash

• 144MHz时钟驱动2对带抖动功能的精确相移PWM控制

• 36MHz时钟驱动4路基础PWM

• 专用高速4MHz ADC用于幅相解调

• 最多10通道低速1MHz ADC

• 优化低EMI的高效全桥场效应管及驱动器

• 双通道高侧驱动器用于外部谐振电容开关控制

• 高精度输入电流检测(异物检测与带内通信)

• 多通道解调功能:幅度/相位/电压/平均电流解调

• 集成4.8V/3.3V/1.5V LDO及5.0V降压转换器

• 增强型保护机制:UVLO/OVP/OCP/热关断

• 最多5路增强捕获单元

• 最多4组定时器

• 双I2C接口(主从模式各一)

• 双UART通信接口

• 最多2对CC引脚

• 最多3对D+/D-接口

• 支持Type-C DRP及PD3.1(含PPS)协议

• 支持BC1.2/UFCS/QC3.0/FCP/SCP/AFC充电接收协议

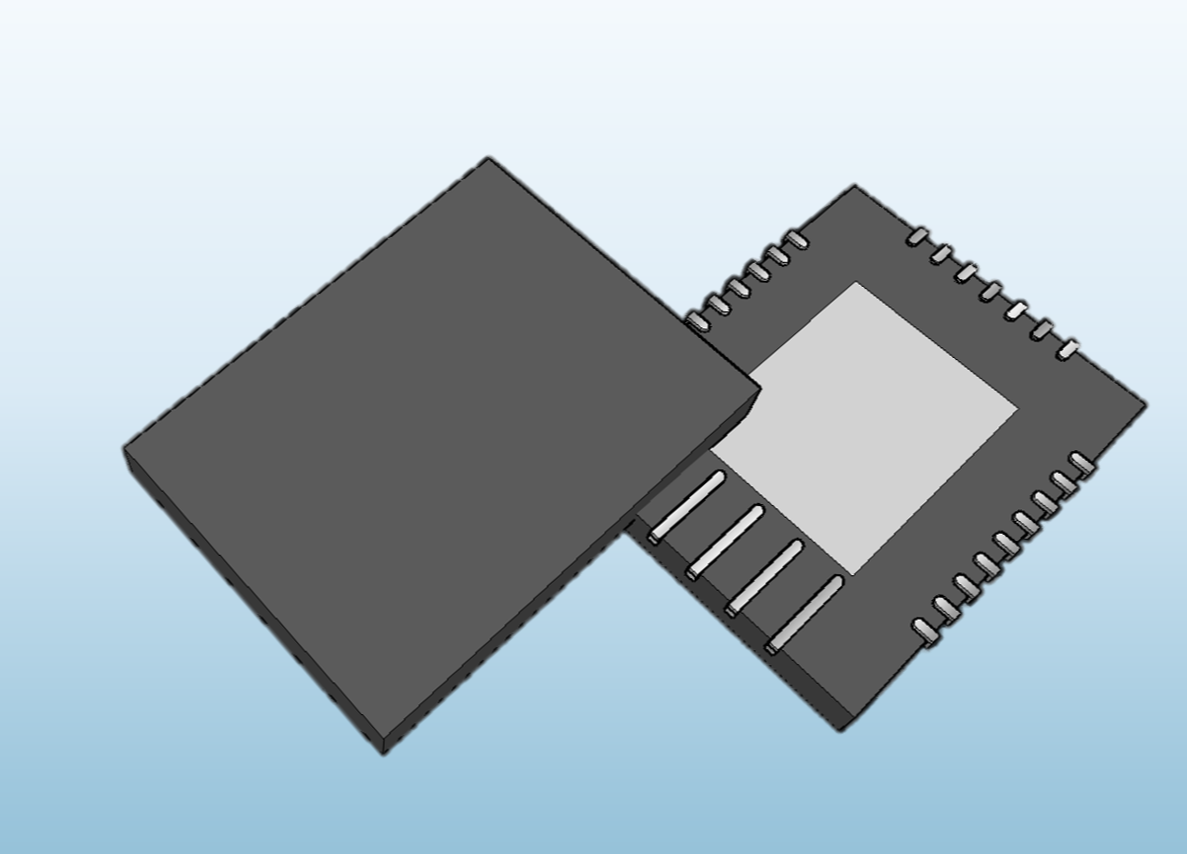

• 4.5mm×3.5mm 35引脚QFN或5mm×5mm 47引脚QFN封装

应用领域

• Qi2无线发射器应用

• 三合一无线发射器解决方案
