无线充电发射芯片
NU17111A
NU17111A 是一款高效、高集成度且符合 Qi2 标准的无线充电发射器芯片。该器件集成了低导通电阻全桥场效应管及其栅极驱动器、32 位 36MHz MCU 内核、8KB SRAM 与 128KB Flash,以及支持 TCPC/PD/BC1.2/QC/FCP/SCP 的快速充电模块。NU17111A 整合了电源系统的所有关键功能,包括低电磁干扰场效应管驱动器、用于外部谐振电容开关的自举电路、4.8V/3.3V/1.5V LDO 及 5V 降压转换器电源、高精度电流检测等。栅极驱动器的可控压摆率/死区时间与 PWM 频率抖动功能可进一步降低系统电磁干扰。 NU17111A 支持 FSK 通信、多通道 ASK 解调、Q 因子检测及基于功率损耗的异物检测,并通过 I2C 与 UART 接口与外部设备通信。芯片还具备欠压锁定、过压保护、过流保护及热关断保护功能。
关键指标
特性

• 支持 WPC Qi2 无线充电标准

• 输入电压范围:3V 至 23V(NU1712X 系列)

• 集成 32 位 36MHz MCU 内核、8KB SRAM、最高 128KB Flash

• 144MHz 时钟驱动 2 对带抖动功能的精确相移 PWM 控制

• 36MHz 时钟驱动 4 路基础 PWM

• 专用于幅相解调的高速 4MHz ADC

• 最多 10 通道低速 1MHz ADC

• 集成高效全桥场效应管及针对低电磁干扰优化的驱动器

• 集成两路高侧驱动器,用于驱动外部谐振电容开关场效应管

• 高精度输入电流检测(用于异物检测与带内通信)

• 集成多通道解调功能(包括幅度、相位、电压、平均电流解调)

• 集成 4.8V/3.3V/1.5V LDO 及 5.0V 降压转换器

• 完善的欠压锁定/过压保护/过流保护/热关断保护

• 最多 5 路增强型捕获单元

• 最多 4 组定时器

• 双 I2C 接口(主从模式各一)

• 双 UART 接口

• 最多支持 2 对 CC 引脚

• 最多支持 3 对 D+/D- 接口

• 支持 Type-C DRP 模式及 PD 3.1(含 PPS)协议

• 支持 BC1.2、UFCS、QC 3.0、FCP/SCP、AFC 等充电接收协议

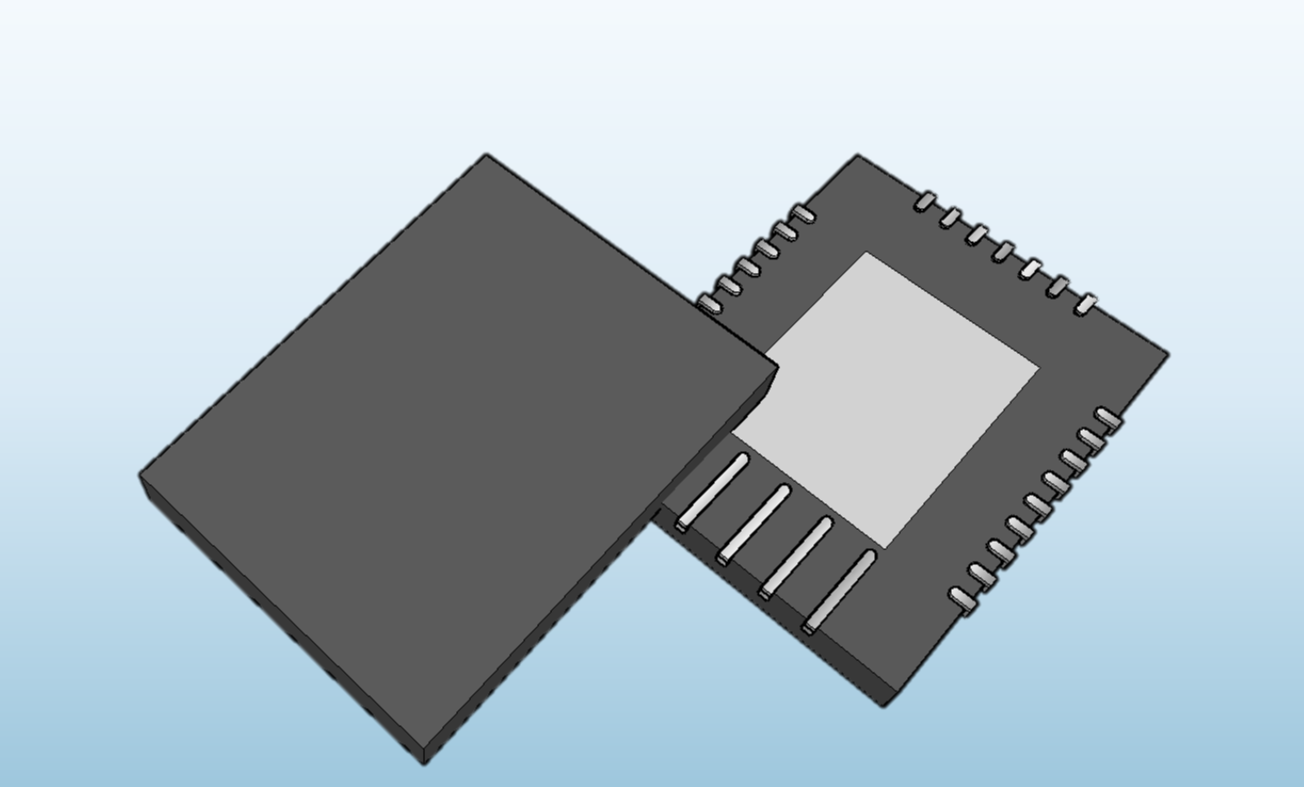

• 4.5mm×3.5mm 35 引脚 QFN 或 5mm×5mm 47 引脚 QFN 封装

应用领域

• Qi2 无线发射器

• 三合一无线发射器
