无线充电发射芯片
NU1520
NU1520 集成 32 位 36MHz MCU 内核、SRAM 及包含应用 ROM 与安全保护 ROM 的 Flash 存储器。芯片配备可编程系统时钟源,支持 8/16/24MHz 外部晶体输入或 8MHz 内部振荡器。其内置 64kHz 低功耗振荡器,用于看门狗定时器与空闲唤醒功能。6 个引脚可配置为带边沿检测的中断源,其中 4 个 I/O 引脚支持唤醒功能。NU1520 提供 4 路带 5 位预分频器的 32 位定时器,每路定时器拥有独立时钟源,并支持对信号上升沿、下降沿或双沿的连续捕获功能。
关键指标
特性

• 工作电压范围:2.5V 至 5.5V

• 32 位 36MHz MCU 内核,配备 8KB SRAM,128KB Flash(NU1520)/64KB Flash(NU1521)

• 144MHz 时钟驱动 2 对精确相移 PWM 控制

• 36MHz 时钟驱动 4 路基础 PWM

• 11 通道低速 1MHz ADC + 1 通道高速 4MHz ADC

• 集成 1.5V LDO 为数字电路供电

• 可编程电压检测与过热保护机制

• 5 路增强型捕获单元

• 4 组定时器

• 23 个 GPIO 与 7 个 GPIN

• 双 I²C 模块(主/从模式各一)

• 双 UART 接口

• 最多支持 2 对 CC 引脚

• 最多支持 3 对 D+/D- 接口

• 支持 Type-C DRP 模式及 PD 3.1(含 PPS)协议

• 支持 BC1.2、UFCS、QC 3.0、FCP/SCP、AFC 等充放电协议

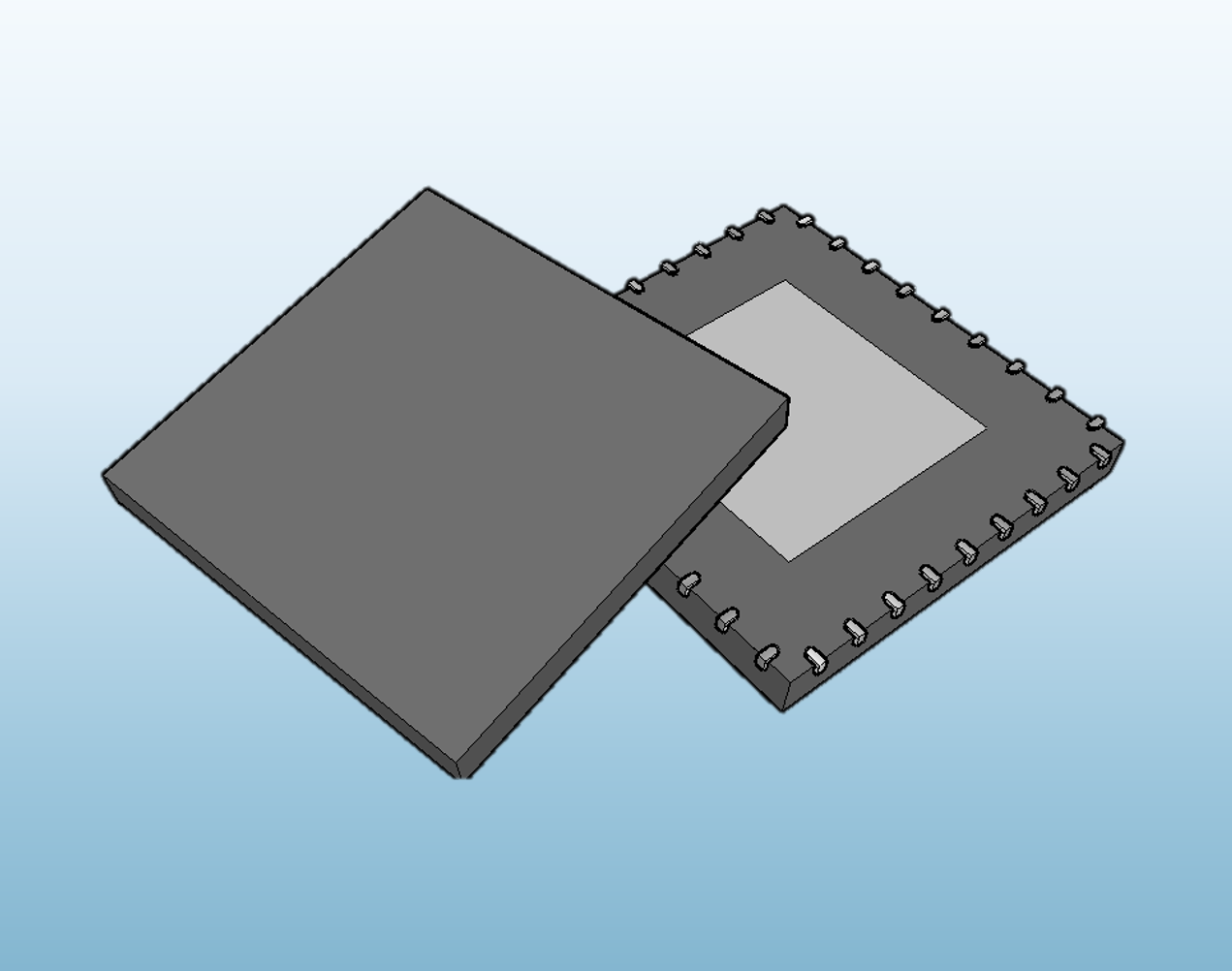

• 4.5mm×4.5mm 36 引脚 QFN 封装

应用领域

• 无线功率发射控制器

• 移动电源功率管理

• 有线协议控制器
