电荷泵芯片

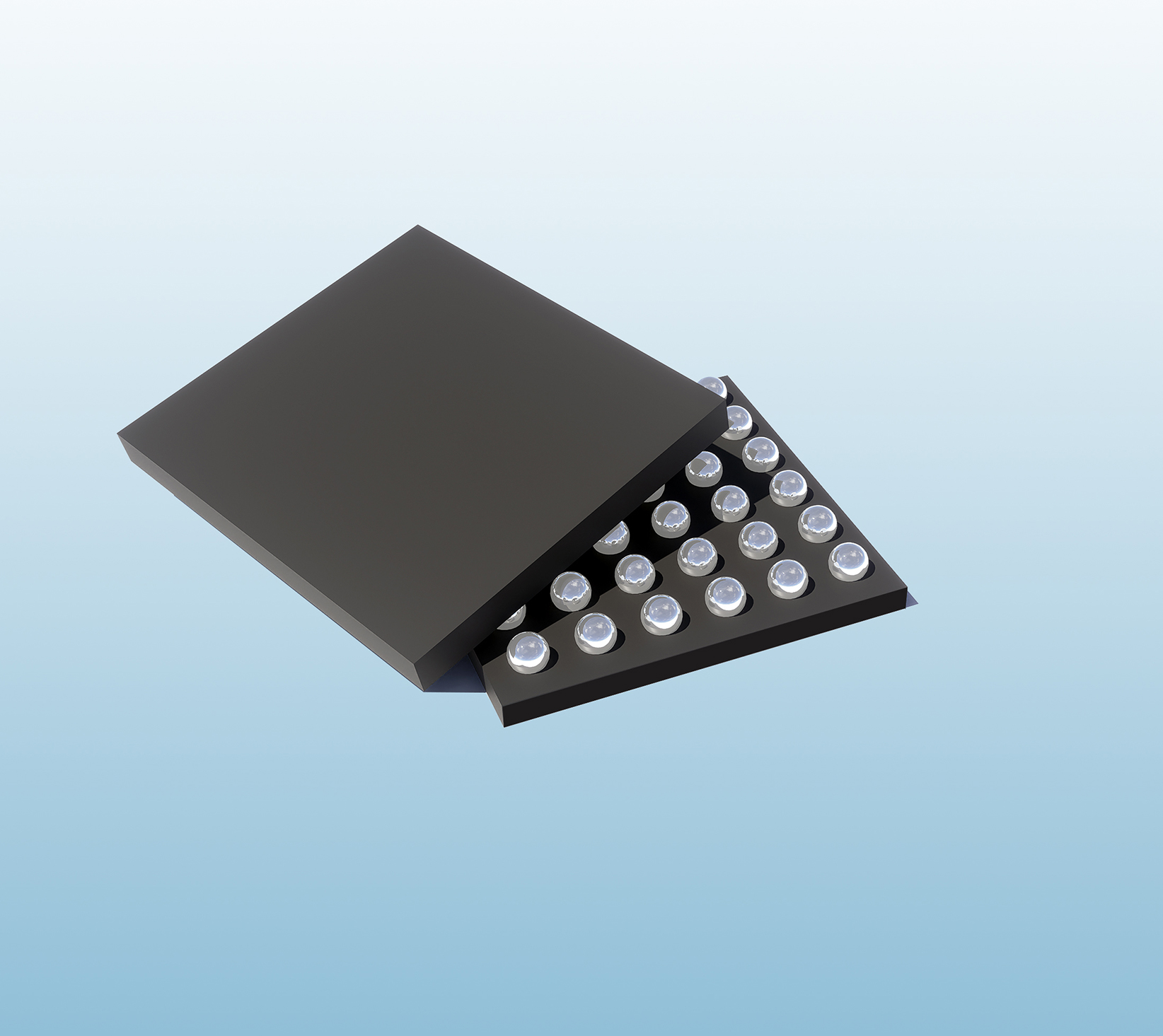

NU2111A
NU2111A是一款高效率7A电池充放电解决方案，采用开关电容与兼容旁路架构。开关电容架构和集成FET针对50%占空比优化，使线缆电流仅为电池电流的一半，有效降低充电线缆损耗并限制应用温升。双相结构可降低输入电容需求并减少输出电压纹波。
NU2111A
• 开关电容模式效率98.2%，旁路模式效率99.1%
• 优化50%占空比的开关电容架构
- 输入电压为电池电压2倍（3.0V至5.5V）
- 输出电流为输入电流2倍（最高3.5A）
• 支持2:1/1:1正向充电模式
• 支持1:2/1:1反向放电模式
• 集成多重可编程保护功能
- 输入过压保护（BUS_OVP）
- 输入过流保护（BUS_OCP）
- 输入欠流保护（BUS_UCP）
- 压降过压保护（DROP_OVP）
- 电池过压保护（BAT_OVP）
- 输出过压保护（VOUT_OVP）
- 电压跟踪保护（PMID2VOUT）
- 电池过流保护（BAT_OCP）
- 热关断保护（TSD）
- 电池或连接器温度监控（NTC_FLT）
• 可编程系统优化设置
- 集成IBUS、VBAT和IBAT调节
- 中断STAT/FLAG/MASK选项
- 可选开关频率300kHz至1MHz（步进100kHz）
• 集成15位模数转换器（ADC）
- 总线电压精度±1%
- 总线电流精度±4%（2.5A，0℃至85℃）
- 输出电压精度±1%
- 电池电压精度±0.25%（差分检测）
- 电池电流精度±3%（6A，外接2mΩ电阻，0℃至85℃）
- 芯片温度精度±3℃（0℃至85℃）
• 智能手机
• 平板电脑
• 智能穿戴
